令和8年度第1回 工事担任者 総合通信「技術」過去問と解説

A：自分の声が自分の電話機の中で受話器に回り込んで聞こえるのは側音です。回線エコーではないので誤り。側音は適度にあると自然に話せますが、大きすぎると声が小さくなってしまいます。

B：相手の受話器の音が相手の送話器に入って戻ってくるのが音響エコーです。正しい。

回線エコーは、2線－4線変換部の不整合で信号が反射して戻ってくる現象です。

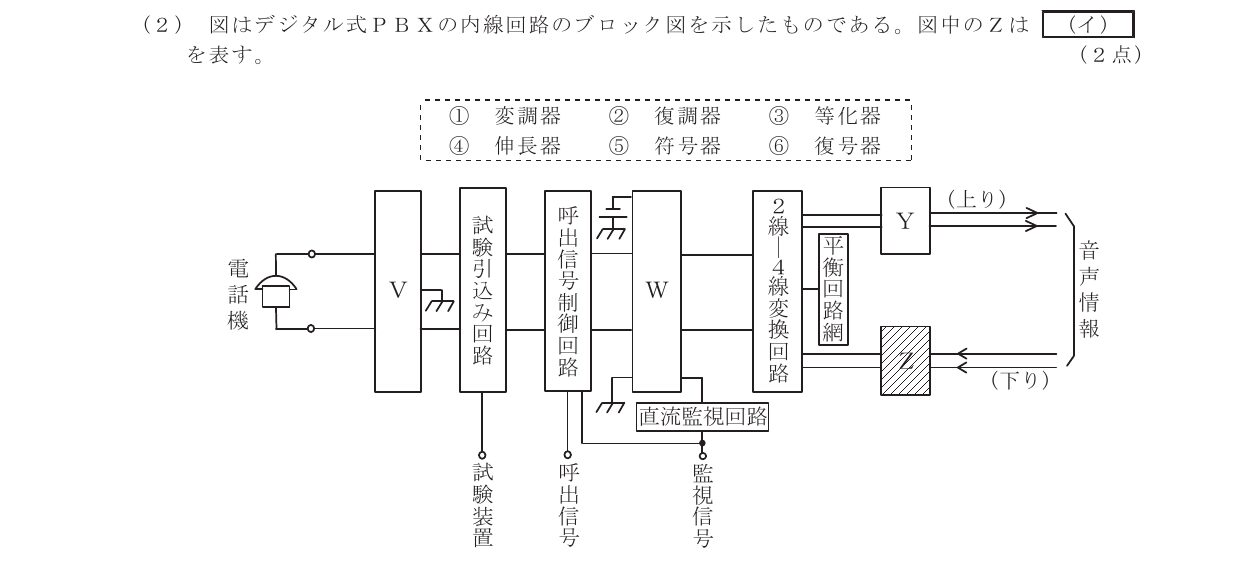

Zは、通話路から内線へ向かう下りの音声情報（デジタル）を、2線－4線変換回路へ渡す位置にあります。デジタル信号をアナログ音声に戻すので復号器です。

上りのYは、アナログ音声をデジタルにする符号器です。V（過電圧保護）、W（給電）なども含めた内線回路の機能は、頭文字でBORSCHTと覚えます。

A：PBダイヤルインはPB信号で内線番号を受け取る方式で、発信者番号通知の情報は受け取れません。正しい。

B：内線指定番号をPB信号で受信するのはPBダイヤルインです。モデムダイヤルインはモデム信号で受信する方式で、発信者番号なども一緒に受け取れます。誤り。

アナログ電話機の接続には、一般家庭の電話と同じ6極のRJ－11モジュラジャックを使います。

RJ－45はLAN（8極8心）、FCは光コネクタ、RS－232Cはシリアル通信の規格です。

落雷の大電流がつくる強い電磁界によって、近くのケーブルに電圧が誘起されるのが誘導雷サージです。

このほか、接地点の電位が上がって機器へ流れ込む「逆流雷」も雷害の一つです。

新しく接続されたONUを見つけて自動的にリンクを確立する機能はP2MPディスカバリです。

上り信号制御の機能には、ONUごとの距離を測って送信タイミングを調整するレンジングや、帯域を動的に割り当てるDBAがあります。

端末からのREGISTER（登録要求）を受け付けるのはレジストラです。受け付けた位置情報はロケーションサーバに保存されます。

プロキシサーバは、INVITEなどの要求を代理で中継するサーバです。

A・Bとも正しい。

• IEEE802.3af：最大15.4W（Type1）
• IEEE802.3at（PoE＋）：最大30W（Type2）
• IEEE802.3bt（PoE＋＋）：最大60W（Type3）・90W（Type4）。4対すべてで給電

PSEは給電前に「検出」を行い、PDと確認できた機器にだけ給電するので、非対応機器を接続しても壊れません。

OFDMのサブキャリアを複数ユーザに分けて同時に割り当てるのがOFDMA（直交周波数分割多元接続）です。Wi－Fi 6から採用され、多数の端末が同時につながる環境で効率が上がりました。

920MHz帯の免許不要帯を使い、超狭帯域・少量データ・1日の送信回数制限が特徴なのがSigfoxです。

同じLPWAでも、LTE Cat M1は携帯電話の免許帯域を使う規格です。ZigBee・BLEは近距離無線です。

NT1（DSU）はレイヤ1の機能を受け持ち、伝送路終端・フレーム同期・タイミング・給電などを行います。③が正しい。

• ①：非ISDN端末を接続するためのインタフェース変換はTA（端末アダプタ）の機能
• ②：レイヤ2・3の処理はNT2の機能
• ④：伝送路終端はNT1の機能
• ⑤：DSUはNT1にあたる。NT2の例はPBX

INFO信号をやり取りして、必要なときだけインタフェースを活性化し、不要になれば不活性化するのが起動・停止手順です。消費電力の削減が目的です。

レイヤ2のアドレスはSAPIとTEIの組合せ（DLCI）です。

• SAPI（サービスアクセスポイント識別子）：情報の種類（呼制御か、パケット通信か、管理用か）を識別
• TEI（端末終端点識別子）：端末を識別

Aは「TSSI」としたので誤り、Bは正しい。

レイヤ3メッセージの共通部は「プロトコル識別子・呼番号・メッセージ種別」の3つです。メッセージ種別でSETUPやCONNなどを区別します。

チャネル識別子や伝達能力（情報転送属性）などは、メッセージごとに必要に応じて付く「個別部（情報要素）」に入ります。

A：1フレームは Fビット1＋8ビット×24チャネル＝193ビット。これを24個集めて1マルチフレームとします。正しい。

B：マルチフレーム同期信号は、4フレームごとのFビットで形成されるパターン（001011）です。Dチャネルビットではないので誤り。

64ビットのブロックに2ビットの同期ヘッダを付けて66ビットにするのが64B／66Bです。8B／10B（冗長度25％）より効率がよく（約3％）、10ギガビットイーサネットで使われます。

• 4B／5B：100BASE－TX・FX
• 8B／10B：1000BASE－SX・LX
• 8B1Q4：1000BASE－T

役割が逆です。シーケンス番号はパケットの順序制御と損失の検出に、タイムスタンプは再生タイミングの決定に使います。④が誤り。

パケットを別のプロトコルのヘッダで包んで（カプセル化して）運ぶのがトンネリングです。

• トランスレーション：IPv4とIPv6のヘッダを相互に変換する方式
• デュアルスタック：1台の機器でIPv4とIPv6の両方を動かす方式

先頭8バイトのうち、7バイトのPreamble（プリアンブル）で受信側の同期をとり、続く1バイトのSFD（Start Frame Delimiter）でフレームの開始を知らせます。

その後に、DA（宛先）・SA（送信元）・タイプ/長さ・データ（不足時はPADで埋める）・FCS（誤り検出）が続きます。

A・Bとも正しい。MPLSでは、入口のLERでラベルを付け、あらかじめ確立したLSP上を網内のLSRがラベルだけを見て中継し、出口のLERでラベルを外します。

A：待時式では、全塞がりに出会った呼は待たされるので、その確率は待合せ率といいます。呼損率は即時式（全塞がりなら呼が失われる）の用語です。誤り。

B：完了呼か不完了呼かは「着信者が応答したかどうか」で決まります。誤ダイヤルでも応答があれば完了呼です。正しい。

リトルの公式は L＝λW（平均待ち呼数＝呼の生起率×平均待ち時間）です。

例えば1秒に2呼生起し、平均3秒待つなら、平均して6呼が待っていることになります。

運ばれた呼量（実際に回線が使われている量）は 25回線×0.6＝15アーランです。

失われた呼量は 20－15＝5アーラン。呼損率＝失われた呼量÷加わった呼量＝5÷20＝0.25 です。

フラグメントフリー方式は、衝突で生じる短い断片（64バイト未満）を転送しないよう、先頭64バイトまで受信して異常がなければ転送を始めます。

①はカットアンドスルー方式、④はストアアンドフォワード方式の説明です。

L3スイッチはネットワーク層の機器なので、RIP・OSPFなどのルーティングプロトコルを使えます。②が正しい。

• ①：L2スイッチはMACアドレスでスイッチングする
• ③：逆。L3スイッチはASICなどのハードウェアで処理するため高速、ルータは主にソフトウェア処理
• ④：優先度別のキューで処理する機能は優先制御（QoS）で、フロー制御ではない
• ⑤：リピータハブは物理層の機器

pingで使うICMPのエコー要求を、送信元を偽ってブロードキャスト宛に送ると、ネットワーク内の全ホストから攻撃対象へエコー応答が一斉に返ります。これがスマーフ攻撃です。

対策として、ルータでブロードキャスト宛のICMPを転送しない設定にします。

WebAuthnとCTAPで構成されるのがFIDO2です。生体認証などで端末内の秘密鍵を使い、パスワードをサーバに送らずに認証します（いわゆるパスキー）。

SAEはWPA3で使われる鍵交換方式です。

ファイルの書換えや削除を検知するのは、監視対象のホストに導入するホスト型（HIDS）の機能です。ネットワーク上のパケットを監視するNIDSの基本機能ではないので、④が誤り。

検知方式には、既知の攻撃パターンと照合するシグネチャ型と、通常から外れた動きを見るアノマリ型があります。

必要最小限の権限だけを与えるのが最小特権の原則です。権限を奪われても、被害が及ぶ範囲を小さくできます。

職務分離は「1人に権限を集中させず、複数人で牽制させる」考え方です。

A：セキュリティレベルごとに区画を分けることはゾーニングといいます。ハウジングは事業者の施設に自社のサーバを置くサービスなので誤り。

B：共連れなどの不正を防ぐアンチパスバックの説明として正しい。

A：PECケーブルの心線被覆はポリエチレン（発泡ポリエチレン）で、誘電率が小さく伝送特性に優れます。ポリ塩化ビニルとしたので誤り。

B：CCPケーブルは着色ポリエチレンで心線を識別しやすくしたケーブルで、主に架空区間で使われます。正しい。

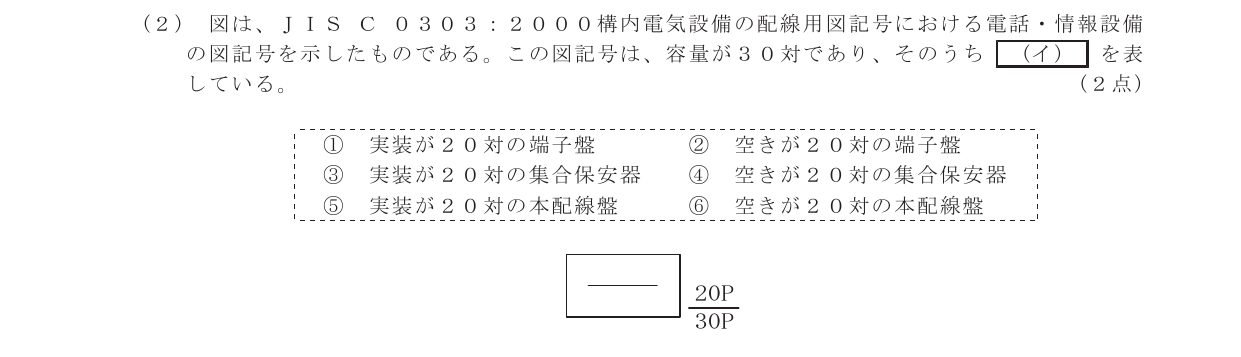

四角形の中に横線を引いた図記号は端子盤です。傍記の「20P／30P」は「実装の対数／容量の対数」を表すので、容量30対のうち実装が20対の端子盤です。

電話・情報設備の図記号は、アウトレット類が円形、盤類が四角形です。

誤差は「読取値の0.8％」と「最下位桁の6カウント分」の和です。

• 0.8%rdg：50.0V×0.008＝0.4V
• 6dgt：分解能0.1V×6＝0.6V

合計で ±(0.4＋0.6)＝±1.0V です。

A：DSUの端末側（S/T点）は4線式なので、外線ユニットとは4線式で接続します。正しい。

B：接地線には一般にIV線（緑色の600Vビニル絶縁電線）を使います。CV線（架橋ポリエチレン絶縁ビニルシースケーブル）ではないので誤り。

ラウンドロビン（巡回）方式は、前回選んだ内線の次から順に探すので、内線がおおむね均等に使われます（④）。

⑤のように常に優先順位の高い内線から選ぶのは順次サーチ方式です。

A：送信線の極性は、DSUがファントムモードで加えている直流電圧をテスタで測って確認します。静電容量測定ではないので誤り。

B：終端抵抗（100Ω）は、バス配線の最終端のジャックにだけ付けます。正しい。

A・Bとも正しい。信号の送信対・受信対（3・6番と4・5番）の4端子を使い、ファントムモードの給電もこの同じ4端子に重ねて行います。

端末から見ると3・6番が送信、4・5番が受信です。

ISDNの信号がアナログ電話回線のインパルス性雑音（ダイヤルパルスなど）の影響を受けないよう、T線・R線は同じカッドに収容し、アナログ回線と混ぜません。②が正しい。

• ③：接続コードのプラグは、抜けにくいラッチ機構付きのものを使う
• ④：短距離受動バスの最大線路長は、75Ωの線路で100m程度であり、300mではない

①・⑤も規格の内容と異なります。

接続部の気泡は、ファイバの切断面が斜めになったり欠けたりしていることが主な原因です。切断面の品質を決める光ファイバカッタの刃の清掃・調整（メンテナンス）を行ってから接続し直します。

反射減衰量の要件が適用されるのは、クラスC〜クラスF_A（C、D、E、E_A、F、F_A）とBCT－B、Ⅰ、Ⅱです。低速なクラスA・Bには適用されません。

また、挿入損失が3dB未満の周波数での反射減衰量は参考値とされます（3dBルール）。

融着接続は、放電などの熱で光ファイバの端面を溶かして接続する方法です。②が正しい。

• ①：光ファイバは軸に対して直角（90度）に切断する
• ③：スクリーニング試験は、一定の荷重を一定時間加える引張試験

④も規格の記述とは異なる内容です。

A：変換接続の説明として正しい。

B：一般的なのは逆で、1次側（幹線側）との接続は融着接続、2次側のFOコードやスプリッタなどとの接続はコネクタ接続です。誤り。

電話線が入った既設の配管に後から押し込むには、細くて表面がすべりやすいケーブルが適しています。これが細径低摩擦インドア光ファイバケーブルです。

隙間配線用ケーブルは、ドアや窓の隙間を通して宅内に引き込むための薄型のケーブルです。

両端とも3・6番と4・5番の心線が入れ替わっており、端子どうしの導通は正しいものの、本来の対が分かれてしまっています。これがスプリットペアです。導通試験だけでは見つからず、近端漏話の測定で発見されます。

A・Bとも正しい。セルラダクト方式は、床スラブの型枠に使う波形デッキプレートの溝をそのまま配線ダクトに利用する方式で、フロアダクト方式より収容能力が大きいのが特徴です。

A：逆です。複数のラックは、各ラックから接地端子へ個別に配線するスター配線が原則で、送り配線は避けます。誤り。

B：床や架台を通じたノイズの回り込みを防ぐため、絶縁部材で絶縁します。正しい。

かん合ピンとクリップで固定し、着脱に専用工具を使うテープ心線用の多心コネクタはMTコネクタです。

MPOコネクタはMTをプッシュオン式（工具なしで着脱）にしたもので、装置間の接続などに使われます。

A：KYT基礎4ラウンド法の順序は「1R 現状把握 → 2R 本質追究 → 3R 対策樹立 → 4R 目標設定」です。3Rと4Rが逆なので誤り。

B：気温・湿度・日射・輻射熱を総合した指標はWBGT（暑さ指数）です。不快指数は日射・輻射熱を含まないので誤り。

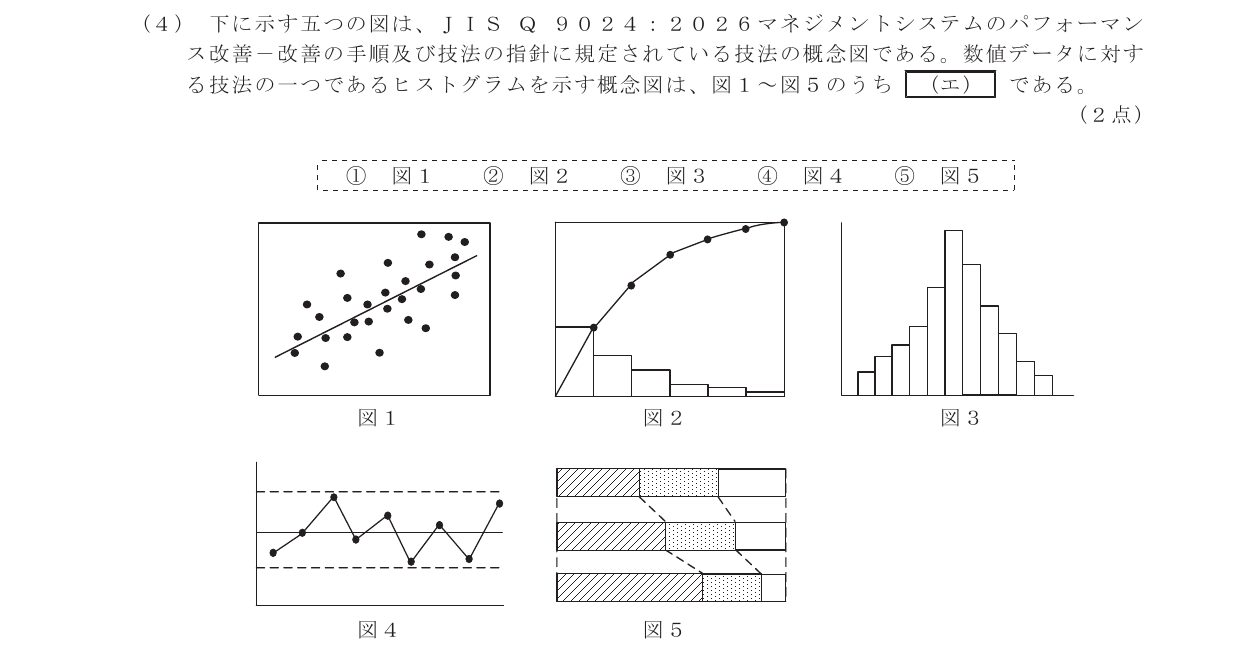

データの範囲を区間に分け、各区間の度数を柱で表した図3がヒストグラムです。データのばらつきや分布の形がわかります。

• 図1：散布図（2つの特性の相関）
• 図2：パレート図（項目を大きい順に並べ累積比率を折れ線で表示）
• 図4：管理図（管理限界線で工程の異常を判断）
• 図5：帯グラフ

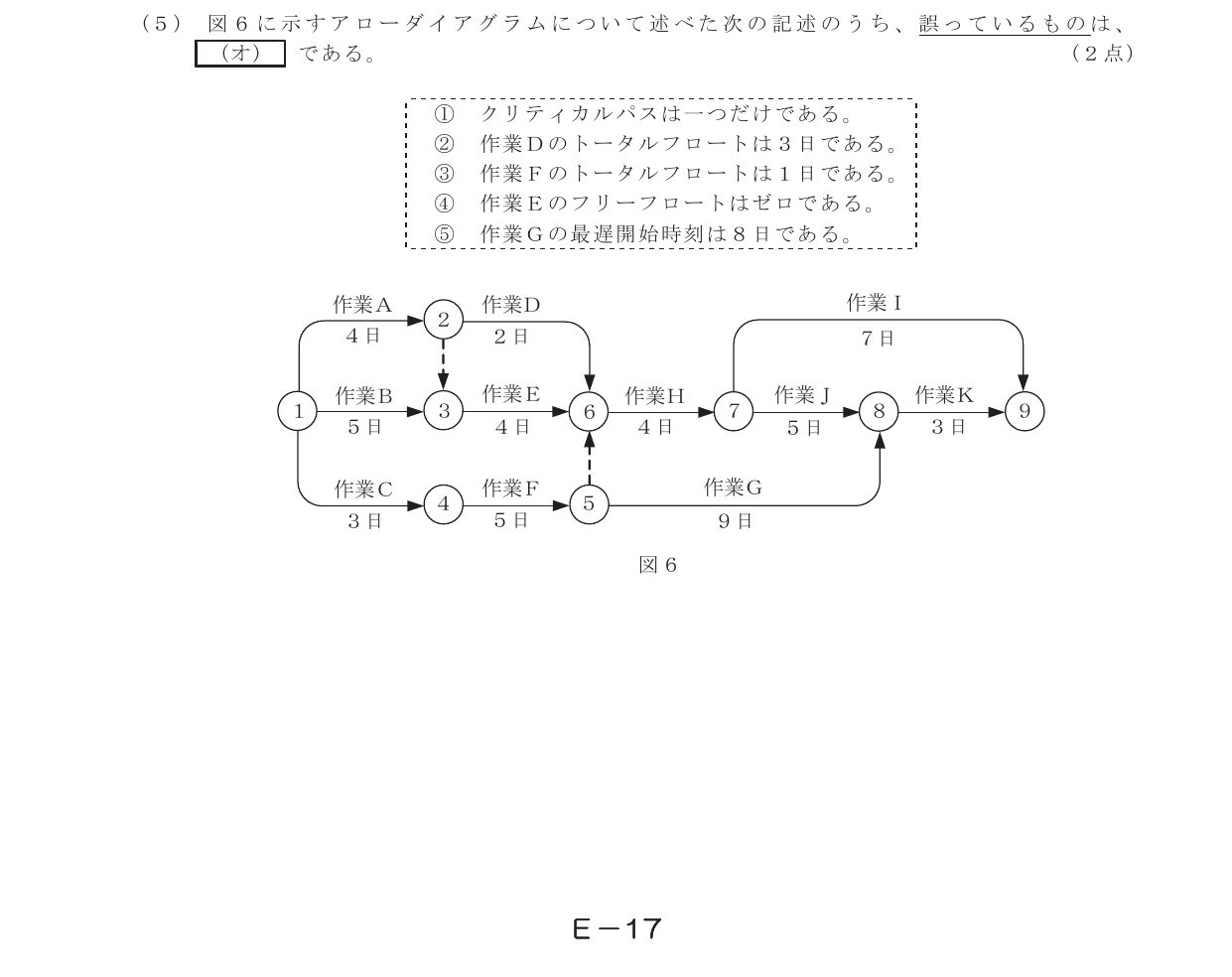

まず各結合点の最早時刻を求めると、①0、②4、③5、④3、⑤8、⑥9、⑦13、⑧18、⑨21日。最遅時刻は、⑨21、⑧18、⑦13、⑥9、⑤9、④4、③5、②5、①0日です。

作業Gは結合点⑧の最遅時刻18日に終わればよいので、最遅開始時刻は 18－9＝9日。8日とした⑤が誤りです。

• ①：クリティカルパスは B→E→H→J→K（21日）の1本だけ
• ②：作業Dのトータルフロート＝9－4－2＝3日
• ③：作業Fのトータルフロート＝9－3－5＝1日
• ④：作業Eのフリーフロート＝9－5－4＝0日
