令和8年度第1回 工事担任者 総合通信「基礎」過去問と解説

工事担任者試験(総合通信)令和8年度第1回の「電気通信技術の基礎」全22問を、問題文・選択肢・正解と、根拠や計算過程まで書いた解説つきでまとめました。各問の「正解と解説を見る」を開くと答えを確認できます。

目次:第1問 電気回路第2問 電子回路第3問 論理回路第4問 伝送理論第5問 伝送技術解答一覧

第1問

第1問(ア)直流回路(ミルマンの定理)

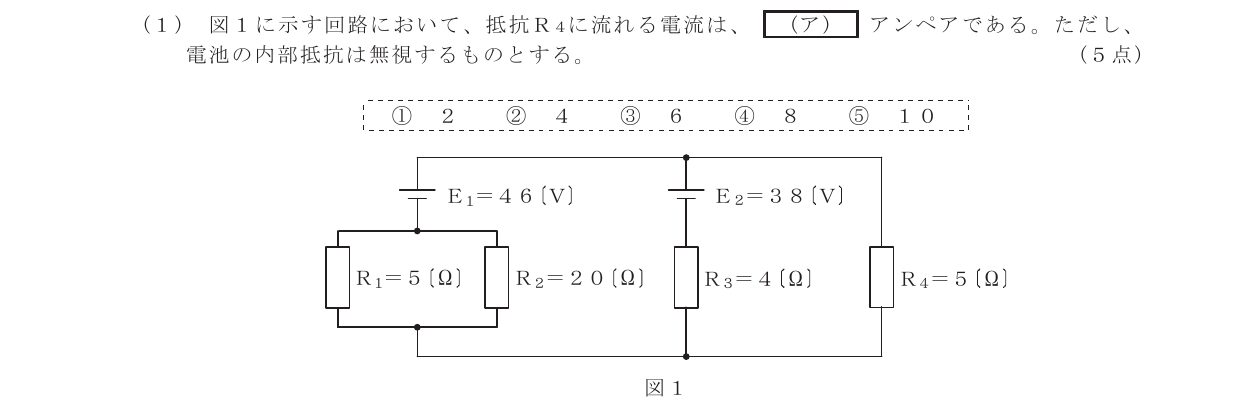

図1に示す回路において、抵抗R4に流れる電流は、(ア)アンペアである。ただし、電池の内部抵抗は無視するものとする。
令和8年度第1回 基礎 第1問(ア) 問題図
問題図(出典:日本データ通信協会)
  1. ①2
  2. ②4
  3. ③6
  4. ④8
  5. ⑤10
正解と解説を見る
正解:③ 6

3つの枝(E1とR1・R2、E2とR3、R4)が上下2つの節点の間に並列につながっています。

E1側の抵抗はR1とR2の並列で 5×20÷(5+20)=4Ω。上下の節点間の電圧Vをミルマンの定理で求めると、

V=(46/4+38/4+0/5)÷(1/4+1/4+1/5)=(11.5+9.5)÷0.7=30V

R4に流れる電流は 30÷5=6A です。

電源が複数ある並列回路は、ミルマンの定理(各枝の「起電力÷抵抗」の和 ÷ 各枝の「1÷抵抗」の和)を使うと一発で解けます。

第1問(イ)交流回路(RLC並列)

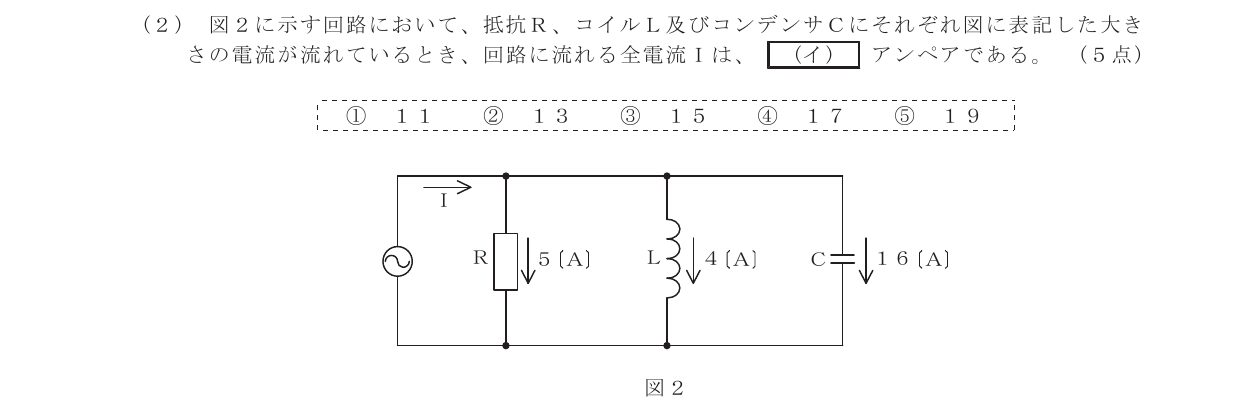

図2に示す回路において、抵抗R、コイルL及びコンデンサCにそれぞれ図に表記した大きさの電流が流れているとき、回路に流れる全電流Iは、(イ)アンペアである。
令和8年度第1回 基礎 第1問(イ) 問題図
問題図(出典:日本データ通信協会)
  1. ①11
  2. ②13
  3. ③15
  4. ④17
  5. ⑤19
正解と解説を見る
正解:② 13

並列回路では、Rの電流(5A)は電圧と同相、Lの電流(4A)は90°遅れ、Cの電流(16A)は90°進みます。LとCの電流は逆向きなので打ち消し合い、差は 16-4=12A。

全電流は I=√(5²+12²)=√169=13A です。

第1問(ウ)電磁気(自己誘導)
コイルに交流電流が流れると、コイル内には時間的に変化する磁束が生じ、流れる電流を妨げる向きに誘導起電力が生ずる。このときの誘導起電力の大きさは、コイルの自己インダクタンスと(ウ)の積で表される。
  1. ①電流
  2. ②電流変化率
  3. ③周波数
  4. ④磁束
  5. ⑤磁束変化率
正解と解説を見る
正解:② 電流変化率

自己誘導による起電力は e=-L×(ΔI/Δt) で、自己インダクタンスLと電流変化率(単位時間あたりの電流の変化)の積です。

ファラデーの法則で表すと「コイルの巻数×磁束変化率」になりますが、「自己インダクタンスと〜の積」と問われたら電流変化率です。

第1問(エ)交流回路(力率)
正弦波交流電流の流れる回路における力率は、有効電力を(エ)で除することで求められる。
  1. ①実効電流
  2. ②無効電力
  3. ③最大電力
  4. ④実効電圧
  5. ⑤皮相電力
正解と解説を見る
正解:⑤ 皮相電力

力率=有効電力P ÷ 皮相電力S(=電圧の実効値×電流の実効値)です。cosθ と同じ値になります。

皮相電力S、有効電力P、無効電力Qの間には S²=P²+Q² の関係があります。

第2問

第2問(ア)半導体(pn接合)
pn接合の半導体に順方向の電圧を加えると、n領域の電子はp領域に入り込み、p領域の正孔はn領域に入り込み、それぞれ少数キャリアとして半導体結晶内を拡散する。このとき、p領域では少数キャリアの電子が多数キャリアの正孔と、n領域では少数キャリアの正孔が多数キャリアの電子とそれぞれ(ア)する。
  1. ①同期
  2. ②分散
  3. ③再結合
  4. ④共振
  5. ⑤共有結合
正解と解説を見る
正解:③ 再結合

入り込んだ電子と正孔が出会って消滅することを再結合といいます。順方向電流は、この再結合が続くことで流れ続けます。

LEDは、この再結合のときに出るエネルギーを光として取り出す素子です。

第2問(イ)トランジスタ増幅回路(電圧増幅度)

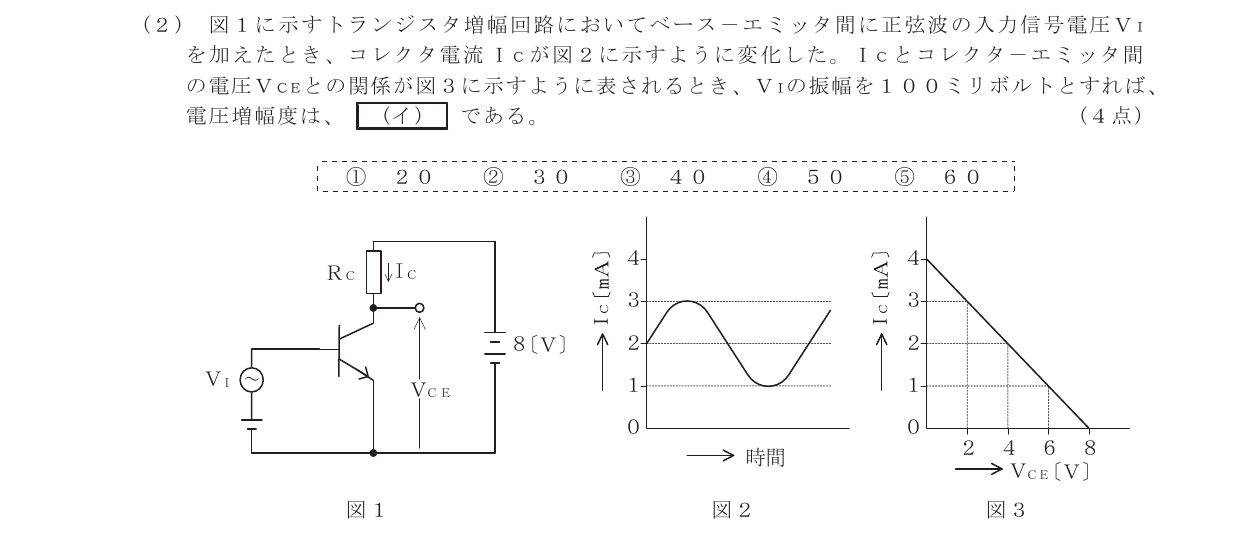

図1に示すトランジスタ増幅回路においてベース-エミッタ間に正弦波の入力信号電圧VIを加えたとき、コレクタ電流ICが図2に示すように変化した。ICとコレクタ-エミッタ間の電圧VCEとの関係が図3に示すように表されるとき、VIの振幅を100ミリボルトとすれば、電圧増幅度は、(イ)である。
令和8年度第1回 基礎 第2問(イ) 問題図
問題図(出典:日本データ通信協会)
  1. ①20
  2. ②30
  3. ③40
  4. ④50
  5. ⑤60
正解と解説を見る
正解:① 20

図2より、ICは2mAを中心に1〜3mAで変化します。図3の直線(負荷線)で読むと、IC=3mAのときVCE=2V、IC=1mAのときVCE=6Vです。

VCEは4Vを中心に2〜6V、つまり振幅2Vで変化します。

電圧増幅度=出力振幅÷入力振幅=2V÷0.1V=20 です。

第2問(ウ)ダイオード(受光・発光素子)
ダイオードの特徴について述べた次の二つの記述は、(ウ)。

A フォトダイオードは、光を電気に変換する機能を持ち、順方向電圧を加えたpn接合部に光を当てると光の強さに応じた電流を生ずる半導体素子である。

B LEDは、電気を光に変換する機能を持ち、pn接合に逆方向電圧を加えると光を放出する半導体素子である。

  1. ①Aのみ正しい
  2. ②Bのみ正しい
  3. ③AもBも正しい
  4. ④AもBも正しくない
正解と解説を見る
正解:④ AもBも正しくない

A:フォトダイオードは逆方向電圧を加えて使います。光が当たると、その強さに応じた逆方向電流が流れます。順方向としたので誤り。

B:LEDは順方向電圧を加えて、電子と正孔の再結合で発光します。逆方向としたので誤り。

「受光は逆方向、発光は順方向」とセットで覚えましょう。

第2問(エ)半導体メモリ
記憶素子を構成する基本単位であるメモリセルが、MOSトランジスタ1個とコンデンサ1個から構成され、コンデンサに電荷があるときは1、電荷がないときは0として記憶される半導体メモリは、(エ)といわれる。
  1. ①MRAM
  2. ②DRAM
  3. ③ROM
  4. ④SRAM
  5. ⑤フラッシュメモリ
正解と解説を見る
正解:② DRAM

トランジスタ1個+コンデンサ1個で、電荷の有無で記憶するのはDRAMです。電荷が漏れるため定期的なリフレッシュが必要です。

SRAMはフリップフロップで記憶し、リフレッシュ不要・高速ですが、1セルあたりの素子数が多く大容量化しにくいメモリです。

第2問(オ)トランジスタ(電流増幅率)
エミッタ接地増幅回路において、エミッタ電流が2ミリアンペア、コレクタ電流が1.95ミリアンペアであるとき、直流電流増幅率hFEは、(オ)となる。
  1. ①0.975
  2. ②1.02
  3. ③3.95
  4. ④39
  5. ⑤40
正解と解説を見る
正解:④ 39

エミッタ電流=ベース電流+コレクタ電流 なので、ベース電流は IB=2-1.95=0.05mA。

hFE=IC÷IB=1.95÷0.05=39 です。

①の0.975(=1.95÷2)はベース接地の電流増幅率αなので、引っかからないようにしましょう。

第3問

第3問(ア)論理回路(ベン図)

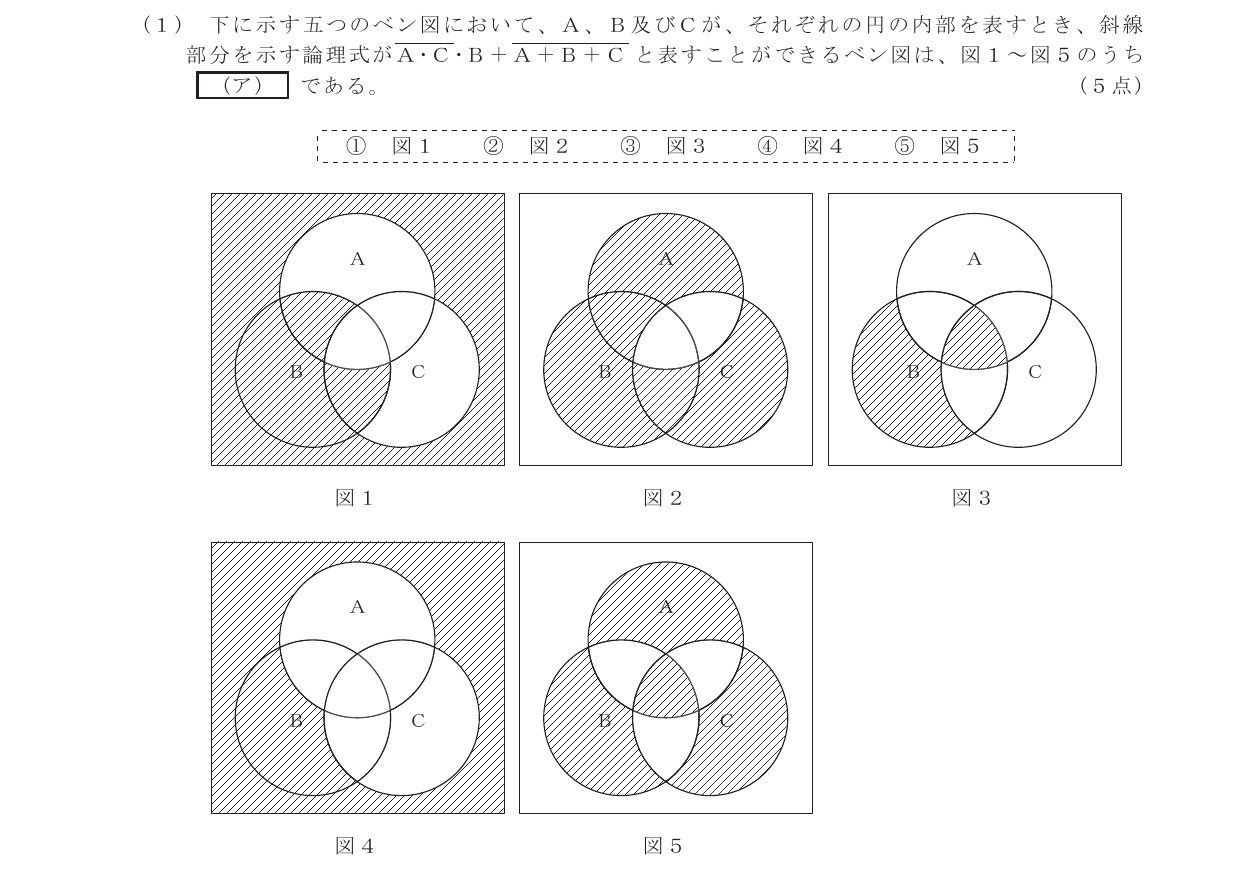

下に示す五つのベン図において、A、B及びCが、それぞれの円の内部を表すとき、斜線部分を示す論理式が A・C・B+A+B+C と表すことができるベン図は、図1〜図5のうち(ア)である。
令和8年度第1回 基礎 第3問(ア) 問題図
問題図(出典:日本データ通信協会)
  1. ①図1
  2. ②図2
  3. ③図3
  4. ④図4
  5. ⑤図5
正解と解説を見る
正解:① 図1

式を2つの項に分けて考えます。

  • A・C・B:Bの円のうち、「AとCが両方重なる部分」を除いた領域(=Bの円から中央のA・B・Cを除いたもの)
  • A+B+C:どの円にも入らない外側の領域

この2つを合わせた「円の外側全体+中央を除いたBの円」が斜線になっているのは図1です。

否定(上線)が付いた項は「その領域以外」と読み替えると、ベン図に落とし込みやすくなります。

第3問(イ)2進数・16進数
表に示す2進数のX1〜X4を用いて、計算式(加算)X0=X1+X2+X3+X4からX0を求め、これを16進数で表すと、(イ)になる。
X111001111
X210110100
X310101001
X410010110
  1. ①2B8
  2. ②2C2
  3. ③2D6
  4. ④3C2
  5. ⑤6C0
正解と解説を見る
正解:② 2C2

10進数に直して足します。

  • X1=11001111=207
  • X2=10110100=180
  • X3=10101001=169
  • X4=10010110=150

合計は 207+180+169+150=706。

706=2×256+12×16+2 なので、16進数では 2C2 です(12=C)。

2進数を4桁ずつ区切って16進数にしてから足す方法でも解けます。

第3問(ウ)論理回路(フリップフロップ)

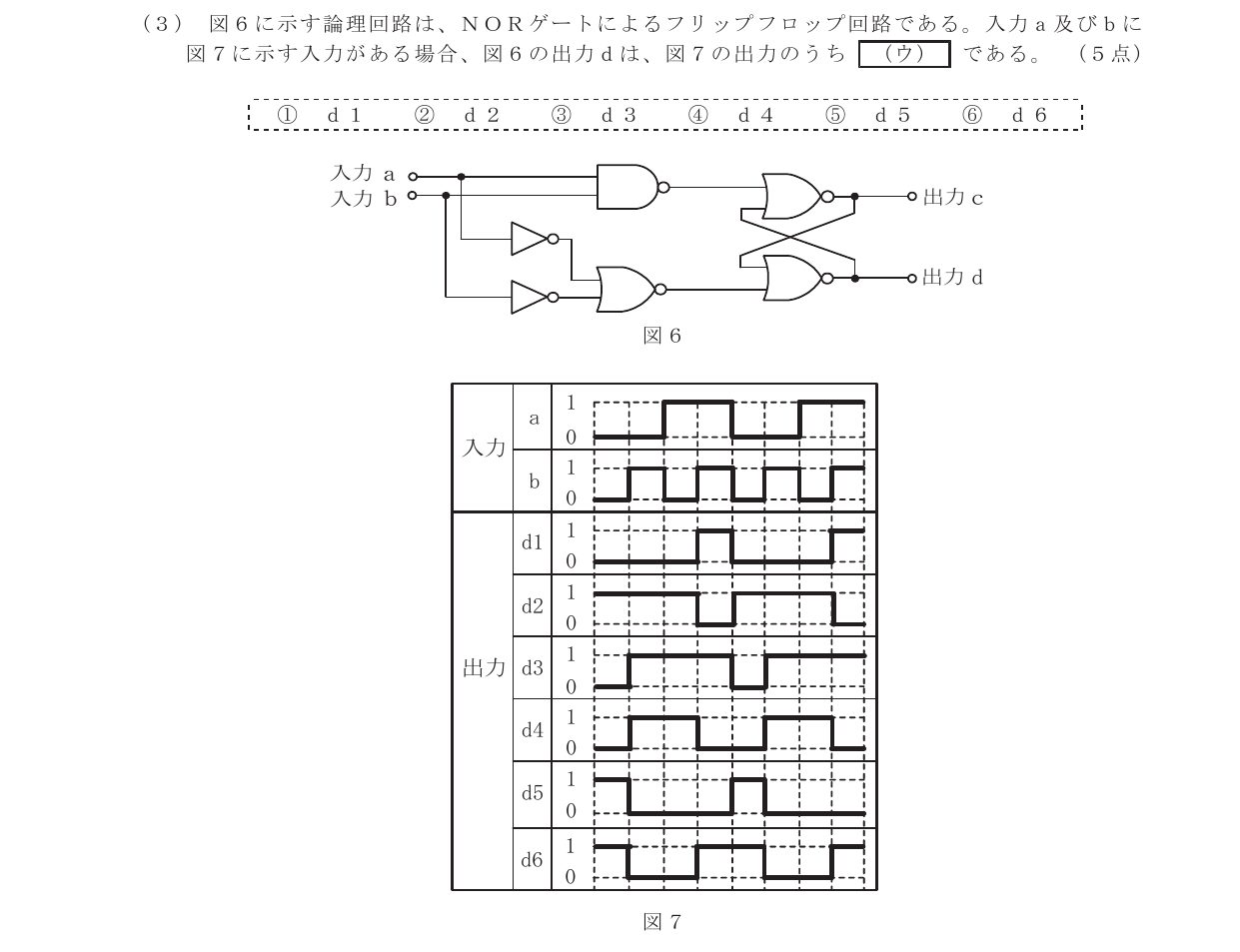

図6に示す論理回路は、NORゲートによるフリップフロップ回路である。入力a及びbに図7に示す入力がある場合、図6の出力dは、図7の出力のうち(ウ)である。
令和8年度第1回 基礎 第3問(ウ) 問題図
問題図(出典:日本データ通信協会)
  1. ①d1
  2. ②d2
  3. ③d3
  4. ④d4
  5. ⑤d5
  6. ⑥d6
正解と解説を見る
正解:② d2

上側のNORにはNANDゲートの出力 a・b が、下側のNORには「aとbをそれぞれ否定してNORしたもの」= a・b が入ります。2つのNORには常に逆の値が入るので、状態は保持されません。

  • a・b=1のとき:下側NORの入力に1が入るので d=0
  • a・b=0のとき:上側NORの入力に1が入り c=0、下側NORは両入力0で d=1

つまり d=a・b です。区間ごとに a・b を求めると 0,0,0,1,0,0,0,1 なので、d は 1,1,1,0,1,1,1,0。これと一致するのはd2です。

第3問(エ)ブール代数
次の論理関数Xは、ブール代数の公式等を利用して変形し、簡単にすると、(エ)になる。
X=(A+B)・(B+C)・(A+B)・(B+C)
  1. ①A・B・C+A・B・C
  2. ②A・B・C+A・B・C
  3. ③A・B・C+A・B・C
  4. ④A・B・C+A・B・C
  5. ⑤A・B・C+A・B・C
正解と解説を見る
正解:④ A・B・C+A・B・C

前半の否定の中身を展開すると (A+B)(B+C)=A・B+B・C(A・Cは吸収される)。ド・モルガンで否定すると A・B+B・C になります。

後半も同様に (A+B)(B+C)=A・B+B・C、その否定は A・B+B・C です。

X=(A・B+B・C)(A・B+B・C) を展開すると、A・B・A・B=0、A・B・B・C=A・B・C、B・C・A・B=A・B・C、B・C・B・C=0 となります(A・A=0 などを使う)。

よって X=A・B・C+A・B・C。

第4問

第4問(ア)伝送理論(漏話・変成器)

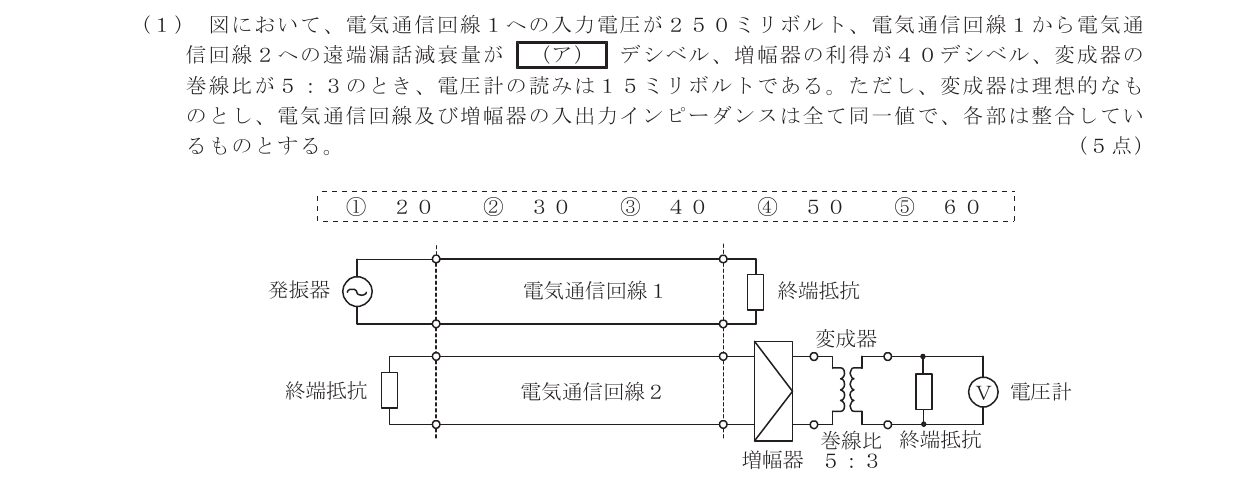

図において、電気通信回線1への入力電圧が250ミリボルト、電気通信回線1から電気通信回線2への遠端漏話減衰量が(ア)デシベル、増幅器の利得が40デシベル、変成器の巻線比が5:3のとき、電圧計の読みは15ミリボルトである。ただし、変成器は理想的なものとし、電気通信回線及び増幅器の入出力インピーダンスは全て同一値で、各部は整合しているものとする。
令和8年度第1回 基礎 第4問(ア) 問題図
問題図(出典:日本データ通信協会)
  1. ①20
  2. ②30
  3. ③40
  4. ④50
  5. ⑤60
正解と解説を見る
正解:⑤ 60

変成器の巻線比が5:3なので、電圧は3/5倍になります。電圧計が15mVなら、変成器の入力側(増幅器の出力)は 15×5÷3=25mV。

回線1の入力250mVから増幅器の出力25mVまでは1/10倍、つまり-20dBです。

-(漏話減衰量)+40=-20 より、遠端漏話減衰量は60dBです。

第4問(イ)伝送理論(伝送損失)
平衡対ケーブルを用いて音声周波数帯域の信号を伝送するときの伝送損失は、(イ)を大きくすると増加する。
  1. ①心線導体の直径
  2. ②単位長さ当たりの心線導体抵抗
  3. ③心線導体間の間隔
  4. ④単位長さ当たりのインダクタンス
正解と解説を見る
正解:② 単位長さ当たりの心線導体抵抗

音声周波数帯では、伝送損失はおおよそ √(ωCR/2) に比例し、導体抵抗Rや静電容量Cが大きいほど増えます。

導体の直径を大きくすると抵抗が下がり、導体間の間隔を広げると静電容量が下がるので、どちらも損失は減ります。インダクタンスを増やすと損失が減る(装荷ケーブルの原理)点もあわせて覚えましょう。

第4問(ウ)伝送理論(特性インピーダンス)
無限長の一様線路における音声周波での特性インピーダンスは周波数、線路の静電容量及び導体抵抗から近似的に求めることができ、その大きさは、周波数の平方根と線路の静電容量の(ウ)する。
  1. ①2乗に反比例し、導体抵抗の2乗に比例
  2. ②2乗に比例し、導体抵抗の2乗に反比例
  3. ③平方根に反比例し、導体抵抗の平方根に比例
  4. ④平方根に比例し、導体抵抗の平方根に反比例
正解と解説を見る
正解:③ 平方根に反比例し、導体抵抗の平方根に比例

音声周波では線路のインダクタンスと漏れコンダクタンスを無視でき、特性インピーダンスは Z≒√(R/ωC)=√(R/2πfC) となります。

よって大きさは、周波数fと静電容量Cの平方根に反比例し、導体抵抗Rの平方根に比例します。

第4問(エ)伝送理論(誘導電圧)
電力線からの誘導作用によって通信線に誘起される誘導電圧には、電磁誘導電圧と静電誘導電圧がある。このうち、電磁誘導電圧は、一般に、電力線の(エ)に比例する。
  1. ①電流
  2. ②電圧
  3. ③インダクタンス
  4. ④抵抗
  5. ⑤線径
正解と解説を見る
正解:① 電流

電磁誘導は電力線の電流がつくる磁界によるもので、誘導電圧は電流に比例します。

一方、静電誘導は電力線の電圧によるもので、静電誘導電圧は電圧に比例します。「電磁→電流、静電→電圧」と対で覚えましょう。

第5問

第5問(ア)PCM(サンプリング間隔)
アナログ音声信号を量子化ビット数nビットでPCM符号化し、電気通信回線を用いた伝送において、1秒当たりに伝送されるデータ量がVビットのとき、アナログ音声信号を標本化した際のサンプリング間隔は(ア)秒である。
  1. ①V/n
  2. ②1/(nV)
  3. ③V/(2n)
  4. ④n/V
  5. ⑤2n/V
正解と解説を見る
正解:④ n/V

1回の標本化で nビットのデータができるので、1秒間の標本化回数(サンプリング周波数)は V÷n 回です。

サンプリング間隔はその逆数で n/V 秒です。

例:64kbit/s・8ビットなら 8÷64000=125μs(8kHz標本化)になります。

第5問(イ)光変調方式
光変調方式の一つである直接変調方式では、一般に、光源として用いられる半導体レーザの駆動電流を変化させることにより、半導体レーザから出力される光の(イ)を変化させている。
  1. ①位相
  2. ②強度
  3. ③波長
  4. ④モード分散
  5. ⑤レイリー散乱
正解と解説を見る
正解:② 強度

直接変調方式は、半導体レーザの駆動電流をオン・オフ(増減)して、光の強度を変化させる方式です。構成が簡単ですが、高速になると波長が揺らぐ(チャーピング)欠点があります。

高速・長距離では、光源は一定で外部の変調器で変調する外部変調方式が使われます。

第5問(ウ)伝送品質の評価尺度(%SES)
デジタル回線の伝送品質を評価する尺度の一つである%SESは、1秒ごとに平均符号誤り率を測定し、平均符号誤り率が(ウ)を超える符号誤りの発生した秒の延べ時間(秒)が、稼働時間(秒)に占める割合を表したものである。
  1. ①1×10-8
  2. ②1×10-6
  3. ③1×10-5
  4. ④1×10-4
  5. ⑤1×10-3
正解と解説を見る
正解:⑤ 1×10-3

%SES(Severely Errored Seconds)は、1秒間の平均符号誤り率が1×10-3を超える「ひどい誤りの秒」の割合です。

%ESは「1秒間に1個以上の誤りがあった秒」の割合です。

第5問(エ)デジタル伝送の劣化要因
デジタル中継伝送における伝送品質の劣化要因について述べた次の二つの記述は、(エ)。

A 再生中継器を用いたデジタル中継伝送においては、再生中継器の信号受信部におけるタイミング抽出回路から出力されるタイミングパルスの位相変動によりジッタが発生することがある。

B 符号間干渉は、一般に、デジタル信号の伝送に必要とされる帯域が十分に確保されていない場合などに発生し、ビット誤りが生ずる要因の一つとなる。

  1. ①Aのみ正しい
  2. ②Bのみ正しい
  3. ③AもBも正しい
  4. ④AもBも正しくない
正解と解説を見る
正解:③ AもBも正しい

A・Bとも正しい。

ジッタはパルスの時間軸方向の揺らぎで、再生中継器のタイミング抽出の位相変動が原因の一つです。中継を重ねるほど蓄積します。

符号間干渉は、帯域が不足してパルスが広がり、隣のパルスに重なって識別を誤る現象です。

第5問(オ)多元接続方式
多元接続方式のうち、複数の送受信アンテナを利用する無線技術であるMIMO(Multiple Input Multiple Output)を使用することにより、伝送路を空間的に分割して、同一時刻に同一周波数を用いて複数の端末と通信できる方式は、(オ)といわれる。
  1. ①CDMA
  2. ②CSMA
  3. ③FDMA
  4. ④SDMA
  5. ⑤TDMA
正解と解説を見る
正解:④ SDMA

空間(Space)で分割して多元接続するのがSDMA(空間分割多元接続)です。

FDMAは周波数、TDMAは時間、CDMAは符号で分割します。CSMAは「送信前に回線が空いているか確認する」アクセス制御方式で、多元接続方式とは系統が異なります。

解答一覧

問題分野正解
第1問(ア)直流回路(ミルマンの定理)③
第1問(イ)交流回路(RLC並列)②
第1問(ウ)電磁気(自己誘導)②
第1問(エ)交流回路(力率)⑤
第2問(ア)半導体(pn接合)③
第2問(イ)トランジスタ増幅回路(電圧増幅度)①
第2問(ウ)ダイオード(受光・発光素子)④
第2問(エ)半導体メモリ②
第2問(オ)トランジスタ(電流増幅率)④
第3問(ア)論理回路(ベン図)①
第3問(イ)2進数・16進数②
第3問(ウ)論理回路(フリップフロップ)②
第3問(エ)ブール代数④
第4問(ア)伝送理論(漏話・変成器)⑤
第4問(イ)伝送理論(伝送損失)②
第4問(ウ)伝送理論(特性インピーダンス)③
第4問(エ)伝送理論(誘導電圧)①
第5問(ア)PCM(サンプリング間隔)④
第5問(イ)光変調方式②
第5問(ウ)伝送品質の評価尺度(%SES)⑤
第5問(エ)デジタル伝送の劣化要因③
第5問(オ)多元接続方式④
過去問演習でこの回を解く

出典:一般財団法人日本データ通信協会 工事担任者試験問題(令和8年度第1回)。解説は当サイトが独自に作成したものです。誤りにお気づきの場合はご意見フォームからお知らせください。
