トップ ＞ 過去問解説 ＞ 総合通信 令和3年度第1回 技術技術 令和3年度第1回 工事担任者 総合通信「技術」過去問と解説工事担任者試験（総合通信）令和3年度第1回の「端末設備の接続のための技術及び理論」全50問を、問題文・選択肢・正解と、根拠や計算過程まで書いた解説つきでまとめました。各問の「正解と解説を見る」を開くと答えを確認できます。
第1問
第1問（ア） G3ファクシミリ（CED）
ITU－T勧告T.30として規定された文書ファクシミリ伝送手順は、グループ3ファクシミリ端末どうしが公衆交換電話網（PSTN）を経由して接続されると、フェーズAの呼設定において、一般に、送信側端末は、CNG信号として断続する1,100ヘルツのトーンを受信側端末に向けて送出する。CNG信号を受信した受信側端末は、（ア）信号として2,100ヘルツのトーンを送信側に向けて送出する。
① RBT② SDT③ DCN④ CED⑤ SETUP正解と解説を見る
正解：④ CED
受信側が応答として送る2,100HzのトーンはCED です。令和5年度第2回では、送信側の「1,100Hz（CNG）」の方が空欄でした。
第1問（イ） デジタル式PBX（内線回路）

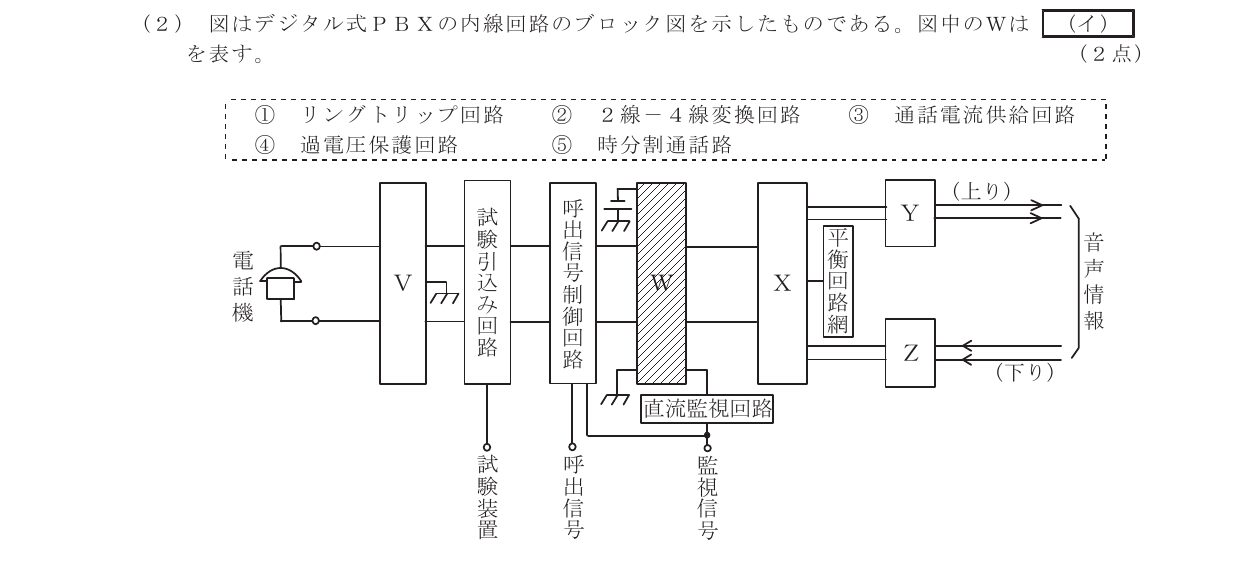

図はデジタル式PBXの内線回路のブロック図を示したものである。図中のWは（イ）を表す。
問題図（出典：日本データ通信協会） ① リングトリップ回路② 2線－4線変換回路③ 通話電流供給回路④ 過電圧保護回路⑤ 時分割通話路正解と解説を見る
正解：③ 通話電流供給回路
直流監視回路とつながるWは通話電流供給回路 です。令和5年度第2回とまったく同じ問題です。
第1問（ウ） PBX（夜間閉塞）
ダイヤルイン方式を利用するデジタル式PBXにおける夜間閉塞について述べた次の二つの記述は、（ウ）。
A 夜間閉塞を開始すると、電気通信事業者の交換機からの呼は、一般の電話機に着信する場合と同様の接続シーケンスにより、夜間受付用電話機に着信する。
B 夜間閉塞機能を利用するためには、夜間閉塞制御用として着信専用回線を各代表群別に設置し、電気通信事業者の交換機に対してL1線に地気を送出する必要がある。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：夜間閉塞中は内線指定信号が送られず、普通の着信と同じ手順になります。正しい（令和6年度第1回で空欄として出題）。
B：夜間閉塞制御用の着信専用回線を各代表群別に設置する、という前半は正しい内容です。誤りは後半で、交換機に対して地気を送出するのはL2線 です。「L1線」ではありません。
第1問（エ） ISDN（端末アダプタ）
ISDN基本ユーザ・網インタフェースにおける端末アダプタの機能について述べた次の二つの記述は、（エ）。
A パケットモード端末側のLAPBと、Dチャネル側のLAPDとの間で、プロトコルの変換を行う。
B 非ISDN端末からのユーザデータ速度を64キロビット／秒又は16キロビット／秒に速度変換する。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：③ AもBも正しい
A・Bとも正しい。TA（端末アダプタ）は、非ISDN端末をISDNにつなぐための装置で、プロトコルの変換や、端末の速度をBチャネル（64kbit/s）やDチャネル（16kbit/s）の速度に合わせる速度変換を行います。
第1問（オ） 誘導雑音（コモンモード）
通信線から通信機器に侵入する誘導雑音のうち、（オ）ノイズは、動力機器などからの雑音が大地と通信線との間に励起されて発生する。
① 線間② ノーマルモード③ ディファレンシャルモード④ 正相⑤ コモンモード正解と解説を見る
正解：⑤ コモンモード
大地と通信線の間に生じ、2本の線に同じ向きに乗るのがコモンモード ノイズです（縦電圧）。線間に生じるのはノーマルモード（ディファレンシャルモード）ノイズです。
対策にはコモンモードチョークコイルが使われます（令和5年度第1回で出題）。
第2問
第2問（ア） GE－PON（WDM）
GE－PONシステムでは、1心の光ファイバで上り方向と下り方向の信号を同時に送受信するために、上りと下りで異なる波長の光信号を用いる（ア）技術が用いられている。
① TDM② TDMA③ TDD④ WDM⑤ ATM正解と解説を見る
正解：④ WDM
第2問（イ） SIP（ロケーションサーバ）
SIPサーバの構成要素のうち、登録を受け付けたユーザエージェントクライアント（UAC）の位置情報を管理する機能を持つものは（イ）サーバといわれる。
① プロキシ② ロケーション③ リダイレクト④ ゲートウェイ⑤ SIPアプリケーション正解と解説を見る
正解：② ロケーション
UACの位置情報を管理するのはロケーションサーバ です。レジストラが受け付けた登録情報が、ロケーションサーバに保存されます。
第2問（ウ） IoT接続技術（PLC）
IoTを実現するデバイスへの接続に用いられる技術のうち、屋内の電気配線などを通信路として利用し、搬送波の周波数として10キロヘルツ〜450キロヘルツ又は2メガヘルツ〜30メガヘルツを使用して情報を伝送する方式は、一般に、（ウ）といわれる。
① Wi－Fi② WiMAX③ BLE④ PLC⑤ ZigBee正解と解説を見る
正解：④ PLC
第2問（エ） PoE（Type1・Type2）
IEEE802.3at Type1及びType2として標準化されたPoE規格について述べた次の記述のうち、誤っているもの は、（エ）である。
① IEEE802.3atには、IEEE802.3afの規格がType1として含まれている。② Type2の規格では、PSEは、1ポート当たり直流電圧50〜57ボルトの範囲で、最大80.0ワットの電力を出力することができる。③ Type2の規格で使用できるUTPケーブルには、カテゴリ5e以上の性能が求められる。④ 1000BASE－Tでは、4対全てを信号対として使用しており、信号対のうちピン番号が1番、2番のペアと3番、6番のペアを給電に使用する方式はオルタナティブAといわれる。⑤ 10BASE－Tや100BASE－TXにおいて空き対であるピン番号が4番、5番のペアと7番、8番のペアを給電に使用する方式は、オルタナティブBといわれる。正解と解説を見る
正解：② Type2の規格では、PSEは、1ポート当たり直流電圧50〜57ボルトの範囲で、最大80.0ワットの電力を出力することができる。
Type2の最大出力は30W です。②が誤り（令和7年度第2回・令和4年度第2回でも同じ内容）。
第2問（オ） 10ギガビットイーサネット（10GBASE－LW）
10GBASE－LWの物理層では、上位MAC副層からの送信データを符号化後、WANインタフェース副層において（オ）が行われ、WANとのシームレスな接続を実現している。
① クロック抽出② 媒体アクセス制御③ SDH／SONETフレーム化④ 電気／光変換⑤ パラレル／シリアル変換正解と解説を見る
正解：③ SDH／SONETフレーム化
WAN用（末尾W）の10GBASEは、WANインタフェース副層でデータをSDH／SONET のフレームに乗せ、既存の広域伝送網とそのまま接続できるようにしています。
第3問
第3問（ア） ISDN（参照点）
ISDN基本ユーザ・網インタフェースにおける参照点について述べた次の二つの記述は、（ア）。
A R点は、アナログ端末などの非ISDN端末を接続するために規定されており、TAを介して網に接続される。
B S点は、NT1とNT2の間に位置し、主に電気的・物理的な網機能について規定されている。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：正しい。B：NT1とNT2の間はT点 です。誤り（令和6年度第1回とほぼ同じ問題）。
第3問（イ） ISDN（レイヤ1フレーム）
ISDN基本ユーザ・網インタフェースのレイヤ1におけるフレームは、1フレームが各チャネルの情報ビットとフレーム制御用ビットなどを合わせた（イ）ビットで構成され、250マイクロ秒の周期で繰り返し送受信される。
① 32② 48③ 64④ 128⑤ 192正解と解説を見る
正解：② 48
48ビット です。令和7年度第1回・令和6年度第1回でも出題されています。
第3問（ウ） ISDN（UIフレーム）
ISDN基本ユーザ・網インタフェースのレイヤ2において、ポイント・ツー・マルチポイントデータリンクでは、上位レイヤからの情報は非確認形情報転送手順により（ウ）を用いて転送される。
① Fビット② HDLC③ TEI④ UIフレーム⑤ Dチャネル正解と解説を見る
正解：④ UIフレーム
UIフレーム です。令和6年度第2回とほぼ同じ問題です。
第3問（エ） ISDN（レイヤ3メッセージ・呼番号）
ISDN基本ユーザ・網インタフェースにおけるレイヤ3のメッセージの構成及び呼番号について述べた次の二つの記述は、（エ）。
A 全てのメッセージに共通に含まれていなければならない情報要素は、プロトコル識別子、呼番号及びメッセージ種別である。
B 回線交換モードで呼を中断状態とした後に端末を別のジャックに差し込んで通信を再開する場合、呼の再設定において、呼の中断前に使っていた呼番号がそのまま利用される。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：正しい。B：再開時には新しい呼番号が使われます。誤り（令和7年度第1回でも同じ内容）。
第3問（オ） ISDN一次群（Fビット）
1.5メガビット／秒方式のISDN一次群速度ユーザ・網インタフェースでは、1フレームを24個集めて1マルチフレームを構成していることから、24個のFビットを活用することができる。これらのFビットは、フレーム同期、CRCビット誤り検出及び（オ）として使用されている。
① サブアドレス表示② 呼制御メッセージ③ バイト同期④ Dチャネル同期用フラグ⑤ リモートアラーム表示正解と解説を見る
正解：⑤ リモートアラーム表示
リモートアラーム表示 です。令和5年度第1回と同じ問題で、選択肢の順番が違います。
第4問
第4問（ア） LAN（8B1Q4）
1000BASE－Tでは、送信データを8ビットごとに区切ったビット列に1ビットの冗長ビットを加えた9ビットが四つの5値情報に変換される（ア）といわれる符号化方式が用いられている。
① NRZI② MLT－3③ 8B／6T④ 8B／10B⑤ 8B1Q4正解と解説を見る
正解：⑤ 8B1Q4
8B1Q4 です。令和5年度第1回・令和6年度第1回でも出題されています。
第4問（イ） 光アクセスの設備構成
光アクセスネットワークの設備構成などについて述べた次の二つの記述は、（イ）。
A 電気通信事業者のビルから集合住宅のMDF室などに設置された回線終端装置までの区間には光ファイバケーブルを使用し、MDF室などに設置されたVDSL集合装置から各戸への配線に既設の電話用の配線を利用する形態のものがある。
B 電気通信事業者のビルから配線された光ファイバの1心を、分岐点において受動素子を用いて分岐し、個々のユーザにドロップ光ファイバケーブルを用いて配線する構成を採る方式は、xDSLといわれる。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：正しい。B：受動素子で分岐するのはPDS（PON） 方式です。誤り。
第4問（ウ） CATV（SCM）
CATVセンタとエンドユーザ間の伝送路に光ファイバを用いた映像配信を行うCATVシステムにおいて、周波数多重された多チャンネル映像信号で光信号をそのまま強度変調する方式は、一般に、（ウ）方式といわれる。
① FDM② OFDM③ SCM④ FM一括変換⑤ TCM正解と解説を見る
正解：③ SCM
周波数多重した多チャンネルの信号（副搬送波）で光の強度を直接変調するのがSCM （Sub-Carrier Multiplexing）方式です。
FM一括変換方式は、多チャンネル信号をいったんFM信号に変換してから光で送る方式です。
第4問（エ） IPv6（PMTUD）
IPv6の中継ノード（ルータなど）で転送されるパケットについては、送信元ノードのみがパケットを分割することができ、中継ノードはパケットを分割しないで転送するため、IPv6では（エ）機能により、あらかじめ送信先ノードまでの間で転送可能なパケットの最大長を検出する。
① PMTUD（Path MTU Discovery）② DBA（Dynamic Bandwidth Allocation）③ ND（Neighbor Discovery）④ MLD（Multicast Listener Discovery）⑤ CIDR（Classless Inter-Domain Routing）正解と解説を見る
正解：① PMTUD（Path MTU Discovery）
PMTUD です。令和5年度第2回とほぼ同じ問題文です。
第4問（オ） 広域イーサネット・MPLS
広域イーサネットなどについて述べた次の二つの記述は、（オ）。
A IP－VPNがレイヤ3の機能をデータ転送の仕組みとして使用するのに対して、広域イーサネットはレイヤ2の機能をデータ転送の仕組みとして使用する。
B MPLS網を構成する機器の一つであるラベルスイッチルータ（LSR）は、MPLSラベルを参照してMPLSフレームを高速中継する。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：③ AもBも正しい
A・Bとも正しい。令和6年度第2回とほぼ同じ問題です。
第5問
第5問（ア） トラヒック（アーランB式の前提）
呼損率を確率的に導く理論式であるアーランB式が成立する前提条件について述べた次の二つの記述は、（ア）。
A 入回線数が有限で、出回線数が無限のモデルにランダム呼が加わる。
B 入回線に生起する呼の回線保留時間は互いに独立で、いずれも指数分布に従い、かつ損失呼は消滅する。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：② Bのみ正しい
A：アーランB式の前提は入回線数無限・出回線数有限 です。誤り。
B：正しい（令和5年度第1回では「損失呼は再発信する」と言い換えた誤りの文が出題）。
第5問（イ） トラヒック量
ある回線群が運んだ1時間当たりの（イ）は、運ばれた呼の平均回線保留時間中における平均呼数の値に等しい。
① 最大呼数② 待ち呼数③ トラヒック量④ 呼数⑤ 呼数密度正解と解説を見る
正解：③ トラヒック量
トラヒック量 （呼量）です。令和7年度第1回とまったく同じ問題文です。
第5問（ウ） トラヒック（平均待ち時間）

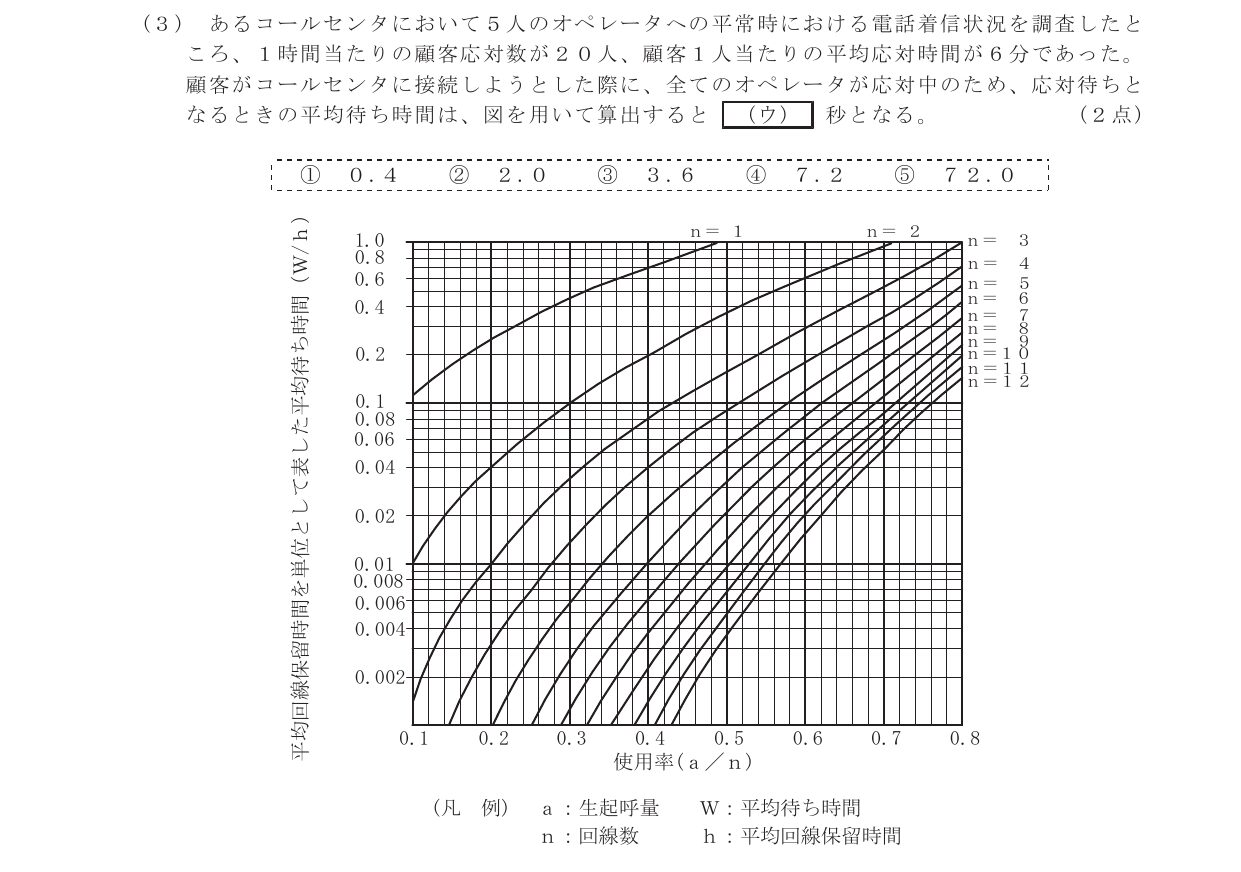

あるコールセンタにおいて5人のオペレータへの平常時における電話着信状況を調査したところ、1時間当たりの顧客応対数が20人、顧客1人当たりの平均応対時間が6分であった。顧客がコールセンタに接続しようとした際に、全てのオペレータが応対中のため、応対待ちとなるときの平均待ち時間は、図を用いて算出すると（ウ）秒となる。
問題図（出典：日本データ通信協会） ① 0.4② 2.0③ 3.6④ 7.2⑤ 72.0正解と解説を見る
正解：④ 7.2
呼量 a＝20×6÷60＝2アーラン 、n＝5 なので、使用率は 2÷5＝0.4。
図の n＝5 の曲線で使用率0.4を読むと W／h≒0.02 。h＝6分＝360秒なので、W＝0.02×360＝7.2秒 です。令和7年度第2回と同じ形の問題です。
第5問（エ） IP電話（揺らぎ吸収）
IP電話において、送信側からの音声パケットがIP網を経由して受信側に到着するときの音声パケットの到着間隔がばらつくことによる音声品質の劣化を低減するため、一般に、受信側のVoIPゲートウェイなどでは（エ）機能が用いられる。
① トンネリング② 音声圧縮・伸張③ 非直線量子化④ カプセル化⑤ 揺らぎ吸収正解と解説を見る
正解：⑤ 揺らぎ吸収
到着間隔のばらつき（ジッタ）は、受信側でパケットをいったんバッファにためて一定の間隔で取り出すことで吸収します。これが揺らぎ吸収 機能です。
パケットが失われた場合に補間するPLC（令和6年度第2回で出題）とは目的が違います。
第5問（オ） レイヤ2スイッチ（MACアドレス学習）
ネットワークを構成する機器であるレイヤ2スイッチは、受信したフレームの（オ）を読み取り、アドレステーブルに登録されているかどうかを検索し、登録されていない場合はアドレステーブルに登録する。
① 宛先IPアドレス② 送信元IPアドレス③ 宛先MACアドレス④ 送信元MACアドレス⑤ マルチキャストアドレス正解と解説を見る
正解：④ 送信元MACアドレス
レイヤ2スイッチは、受信したフレームの送信元MACアドレス を、受信したポートと対応付けてアドレステーブルに登録（学習）します。転送するときは、宛先MACアドレスでテーブルを検索します。
第6問
第6問（ア） スパムメール対策（OP25B）
ISP（Internet Service Provider）によるスパムメール対策において、ISPがあらかじめ用意しているメールサーバ以外からのメールをISPの外へ転送しない仕組みは、（ア）といわれる。
① SMTP－AUTH② DKIM③ POP④ オープンリレー⑤ OP25B正解と解説を見る
正解：⑤ OP25B
ISPのメールサーバを経由しない25番ポートへの通信を遮断するのがOP25B （Outbound Port 25 Blocking）です。ウイルス感染したPCなどから直接スパムメールが送られるのを防ぎます。
SMTP－AUTHは送信時のユーザ認証、DKIMは電子署名による送信元ドメインの認証です。
第6問（イ） シングルサインオン
認証を要求する複数のシステムを利用する場合、一般に、個々のシステムごとに認証を行う必要があるが、利用者が認証を一度行うことにより、個々のシステムへのアクセスにおいて利用者による認証の操作を不要とする仕組みが用いられることがある。この仕組みは、一般に、（イ）といわれる。
① シングルサインオン② アドレススキャン③ ワンタイムパスワード④ RADIUS認証⑤ CHAP認証正解と解説を見る
正解：① シングルサインオン
シングルサインオン （SSO）です。令和5年度第2回では、この説明がリスクベース認証の誤りの選択肢として出題されています。
第6問（ウ） 暗号化電子メール（S／MIME・PGP）
暗号化電子メールについて述べた次の二つの記述は、（ウ）。
A S／MIMEは、第三者の認証機関により保証されたパスワードを用いる電子メールの暗号化方式である。
B PGPを電子メールで利用する場合には、一般に、送信者側は電子メールのメッセージを共通鍵で暗号化して、その鍵を送信相手の公開鍵を用いて暗号化するハイブリッド暗号方式が用いられる。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：② Bのみ正しい
A：S／MIMEは認証局が発行した電子証明書 を使います。誤り。B：正しい。令和5年度第2回とまったく同じ問題です。
第6問（エ） ネットワーク型侵入検知システム
ネットワーク型侵入検知システム（NIDS）の特徴について述べた次の記述のうち、誤っているもの は、（エ）である。
① 監視したい対象に応じて、インターネットとファイアウォールの間、DMZ、内部ネットワークなどに設置される。② 侵入を検知するための方法として、通常行われている通信とは考えにくい通信を検知するアノマリベース検知といわれる機能などが用いられている。③ ネットワークを流れるパケットをチェックして不正アクセスなどを検知する機能を有しており、ホストのOSやアプリケーションに依存しない。④ 基本的な機能として、一般に、ファイルの書換えや削除などの有無を検知する機能を有している。正解と解説を見る
正解：④ 基本的な機能として、一般に、ファイルの書換えや削除などの有無を検知する機能を有している。
ファイルの書換えや削除の検知はホスト型（HIDS）の機能です。④が誤り。令和4年度第1回と同じ問題で、選択肢の順番が違います。
第6問（オ） 情報セキュリティ管理策（JIS Q 27001：2014）
JIS Q 27001：2014に規定されている、情報セキュリティマネジメントシステム（ISMS）の要求事項を満たすための管理策について述べた次の記述のうち、誤っているもの は、（オ）である。
① 組織が採用した分類体系に従って、取外し可能な媒体の管理のための手順を実施しなければならない。② 情報を格納した媒体は、輸送の途中における、認可されていないアクセス、不正使用又は破損から保護しなければならない。③ 情報のラベル付けに関する適切な一連の手順は、認証機関が定めるガイドラインに従って策定し、実施しなければならない。④ 媒体が不要になった場合は、正式な手順を用いて、セキュリティを保って処分しなければならない。⑤ 情報は、法的要求事項、価値、重要性、及び認可されていない開示又は変更に対して取扱いに慎重を要する度合いの観点から、分類しなければならない。正解と解説を見る
正解：③ 情報のラベル付けに関する適切な一連の手順は、認証機関が定めるガイドラインに従って策定し、実施しなければならない。
情報のラベル付けの手順は、組織が採用した情報分類体系 に従って策定・実施します。③が誤り（令和4年度第2回でも同じ内容）。
第7問
第7問（ア） メタリック平衡対ケーブル
アクセス系設備に用いられるメタリック平衡対ケーブルの特徴について述べた次の二つの記述は、（ア）。
A CCPケーブルは、色分けによる心線識別を容易にするため着色したポリエチレンを心線被覆に用いており、一般に、架空区間に適用されている。
B PECケーブルは、ポリエチレンと比較して誘電率が小さい発泡ポリエチレンを心線被覆に用いており、一般に、地下区間に適用されている。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：③ AもBも正しい
A・Bとも正しい。令和8年度第1回・令和5年度第2回では、PECケーブルの被覆を「ポリ塩化ビニル」と言い換えた誤りの文が出題されています。
第7問（イ） デジタルテスタの誤差
測定確度が±(1.6%rdg＋2dgt)、分解能が0.1ボルトのデジタル式テスタを用いて、直流200.0ボルトレンジで測定した直流電圧の測定値が100.0ボルトであったとき、測定誤差の範囲は、±（イ）ボルトである。ただし、rdgは読取値、dgtは最下位桁の数字を表すものとする。
① 1.2② 1.8③ 3.2④ 3.4正解と解説を見る
正解：② 1.8
100.0V×1.6％＝1.6V、2dgt＝0.1V×2＝0.2V なので、±(1.6＋0.2)＝±1.8V 。令和8年度第1回と同じ形の問題です。
第7問（ウ） 通信用フラットケーブル（心線識別）

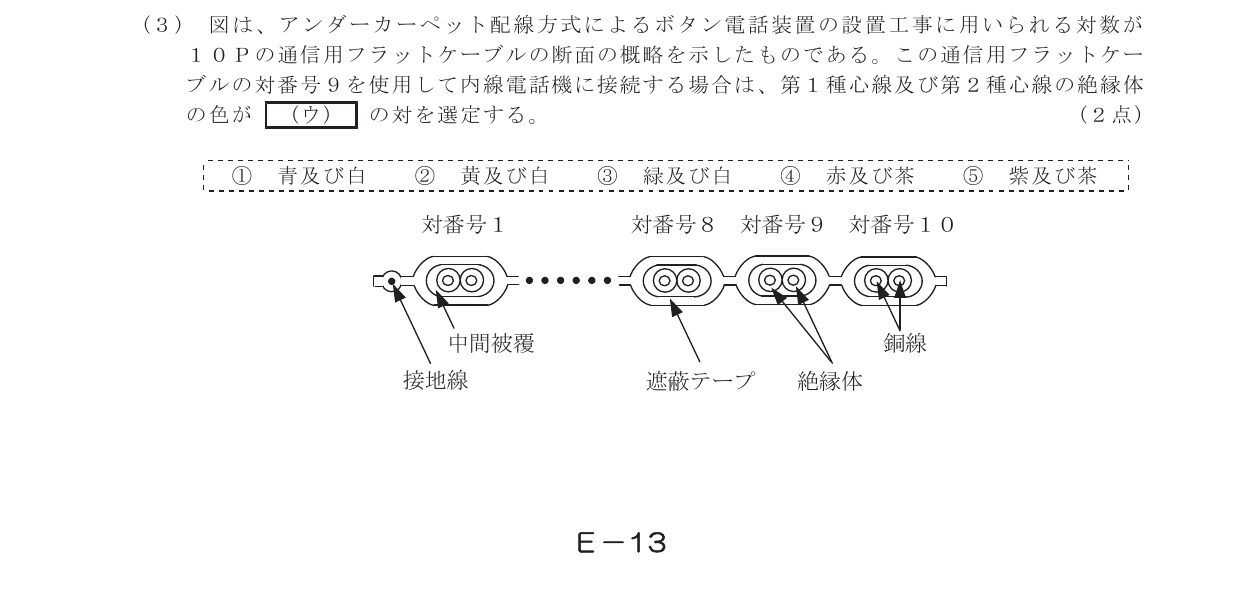

図は、アンダーカーペット配線方式によるボタン電話装置の設置工事に用いられる対数が10Pの通信用フラットケーブルの断面の概略を示したものである。この通信用フラットケーブルの対番号9を使用して内線電話機に接続する場合は、第1種心線及び第2種心線の絶縁体の色が（ウ）の対を選定する。
問題図（出典：日本データ通信協会） ① 青及び白② 黄及び白③ 緑及び白④ 赤及び茶⑤ 紫及び茶正解と解説を見る
正解：④ 赤及び茶
心線の色は「5色×2色」の規則で決まります。第1種心線は対番号ごとに青・黄・緑・赤・紫を繰り返し、第2種心線は対番号1〜5が白、6〜10が茶です。
対番号9は、第1種心線が2周目の4番目で赤 、第2種心線が後半なので茶 です。令和5年度第2回は対番号10（紫及び茶）でした。
第7問（エ） PBXの設置工事（ビハインドPBX）
デジタル式PBXの設置工事において、デジタル式PBXの内線収容条件により内線数を増設できない場合や使い慣れた機能を持つデジタルボタン電話機を利用したいがデジタル式PBXにはその機能がない場合、（エ）方式を用いて、デジタル式PBXの内線回路にデジタルボタン電話装置の外線を接続して収容する。
① ビハインドPBX② バーチャルライン応答③ ストレートライン応答④ 代表ダイヤルイン⑤ マルチライン正解と解説を見る
正解：① ビハインドPBX
ビハインドPBX 方式です。令和5年度第1回と同じ問題で、選択肢が少し違います。
第7問（オ） PBXのデータ設定
デジタル式PBXの設置工事におけるデータ設定などについて述べた次の二つの記述は、（オ）。
A サービスクラスの設定作業では、発信規制の設定などが行われる。
B コールピックアップグループは保留応答用として設定するグループであり、コールパークグループは代理応答用として設定するグループである。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：内線ごとに外線発信の可否などを決めるのがサービスクラスの設定です。正しい。
B：逆です。コールピックアップは代理応答 、コールパークは保留応答 のための機能です。誤り。
第8問
第8問（ア） ISDN配線（ポイント・ツー・ポイントの線路長）
ISDN基本ユーザ・網インタフェースにおいて、ポイント・ツー・ポイント構成でのNTとTEとの間の最長配線距離は、TTC標準では（ア）メートル程度とされている。
① 100② 200③ 500④ 1,000⑤ 2,000正解と解説を見る
正解：④ 1,000
1,000m 程度です。令和6年度第2回・令和4年度第2回でも出題されています。
第8問（イ） ISDN配線（終端抵抗の接続）

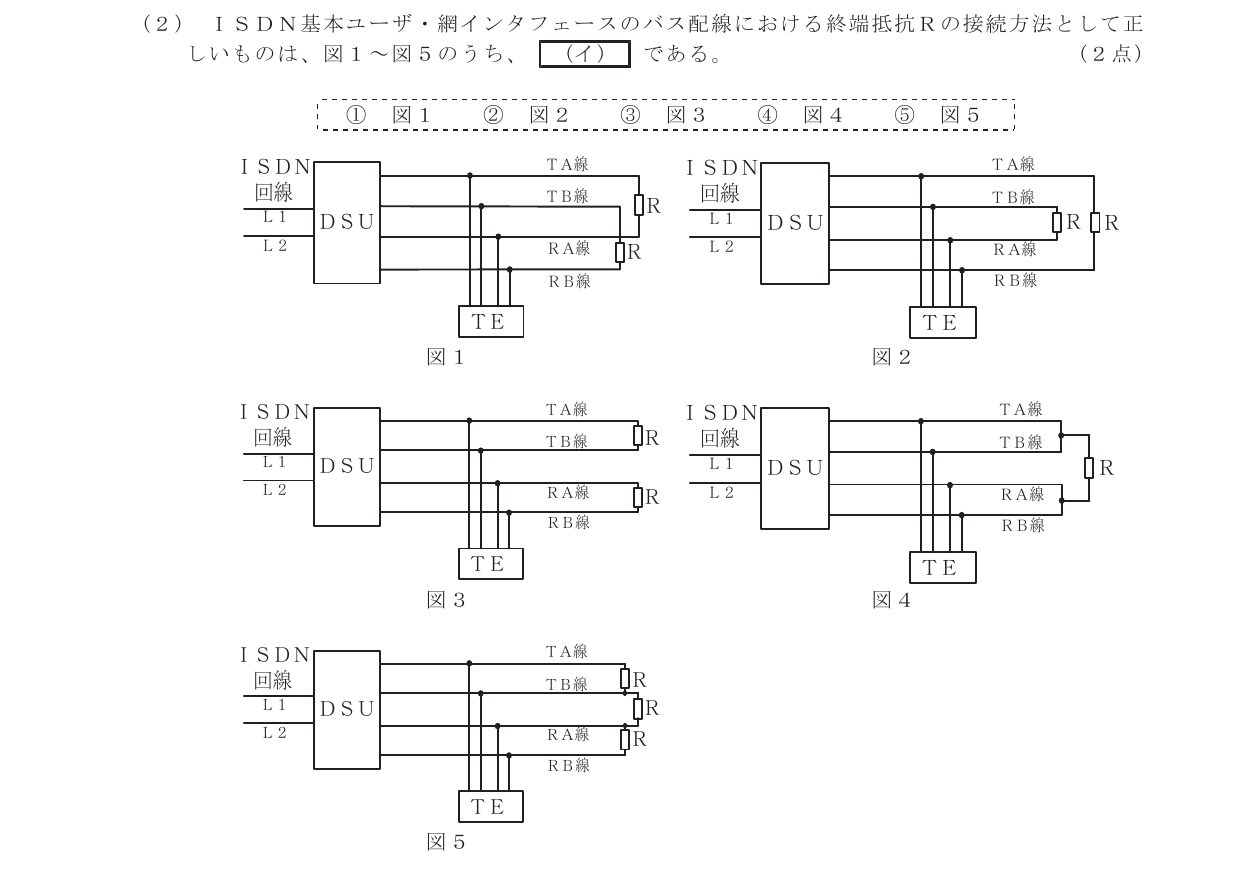

ISDN基本ユーザ・網インタフェースのバス配線における終端抵抗Rの接続方法として正しいものは、図1〜図5のうち、（イ）である。
問題図（出典：日本データ通信協会） ① 図1② 図2③ 図3④ 図4⑤ 図5正解と解説を見る
正解：③ 図3
終端抵抗は、送信対（TA－TB）と受信対（RA－RB）のそれぞれの対の2線間 に1個ずつ入れます。これが図3です。令和6年度第2回と同じ問題で、図の並びが違います（そのときの答えは図4）。番号ではなく、どの線の間に入っているかで確認しましょう。
第8問（ウ） ISDN配線（受動バス）
ISDN基本ユーザ・網インタフェースにおけるポイント・ツー・マルチポイント構成について述べた次の二つの記述は、（ウ）。
A 延長受動バス配線構成では、バス配線の途中に信号の増幅や再生などを行う能動素子を取り付けることが許容されていない。
B 短距離受動バス配線構成では、1対のインタフェース線における配線極性は、全TE間で同一とする必要はなく、反転してもよいとされている。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：正しい。B：配線極性は全TE間で同一 にする必要があります。誤り。令和7年度第1回とA・Bを入れ替えた問題です。
第8問（エ） LAN配線のフィールドテスト
平衡ケーブルを用いたLAN配線のフィールドテストなどについて述べた次の記述のうち、正しいもの は、（エ）である。
① 挿入損失は、対の遠端を短絡させ、対の近端にケーブルテスタを接続して測定した直流ループ抵抗により求められる。② 電力和近端漏話減衰量は、任意の2対間において、1対を送信回線として、残りの1対を受信回線とし、送信回線の送信レベルを基準として、受信回線に漏れてくる近端側の受信レベルを測定することにより求められる。③ 反射減衰量は、入力信号の送信レベルを基準として、反射した信号レベルを測定することにより求められる。④ 伝搬遅延時間差は、任意の1対において、信号の周波数の違いによる伝搬遅延時間を測定することにより求められる。⑤ ワイヤマップ試験は、高抵抗の接続を検出するために行う。正解と解説を見る
正解：③ 反射減衰量は、入力信号の送信レベルを基準として、反射した信号レベルを測定することにより求められる。
③の反射減衰量の説明が正しい。令和5年度第2回とまったく同じ問題です。
第8問（オ） ビル内光配線（横系配線）
OITDA／TP 11／BW：2019ビルディング内光配線システムにおける、光ファイバケーブル収納方式のうち、ビルのフロア内の横系配線収納方式について述べた次の二つの記述は、（オ）。
A 床スラブ上の配線方式には、アンダーカーペット方式、フリーアクセスフロア方式及びフロアダクト方式がある。
B 床スラブ内の配線方式のうち電線管方式は、配線取出し口は固定され、他の方式と比較して、配線収納能力が小さい。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：② Bのみ正しい
A：フロアダクト方式は床スラブ内 の方式です。誤り。B：正しい。令和7年度第1回とまったく同じ問題です。
第9問
第9問（ア） 光導通試験（JIS C 6823）
JIS C 6823：2010光ファイバ損失試験方法では、光導通試験に用いられる装置は、個別の伝送器及び受信器から構成され、伝送器は調整可能な安定化直流電源で駆動する光源とし、受信器は、光検出器、（ア）及び受信パワーレベルを表示する表示器から構成されると規定している。
① 発信器② 変調器③ 分波器④ 増幅器⑤ 減衰器正解と解説を見る
正解：④ 増幅器
増幅器 です。令和6年度第1回とほぼ同じ問題文です。
第9問（イ） 配線用図記号（複合アウトレット）

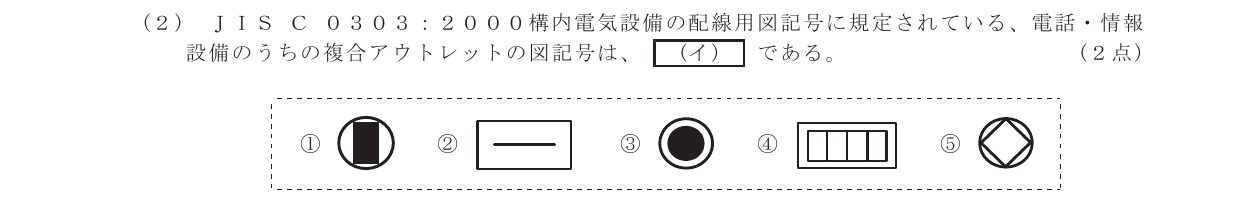

JIS C 0303：2000構内電気設備の配線用図記号に規定されている、電話・情報設備のうちの複合アウトレットの図記号は、（イ）である。（選択肢は問題図を参照）
問題図（出典：日本データ通信協会） ① 図記号①② 図記号②③ 図記号③④ 図記号④⑤ 図記号⑤正解と解説を見る
正解：⑤ 図記号⑤
複合アウトレットは、円の中にひし形を描いた⑤ です。①（円に黒い縦棒）は情報用アウトレット、②（四角に横線）は端子盤、③（円に黒丸）は通信用アウトレット、④（四角に縦の区切り）は局線表示盤です。令和5年度第1回と同じ問題で、選択肢の並びが違います。
第9問（ウ） JIS X 5150（クラスD）

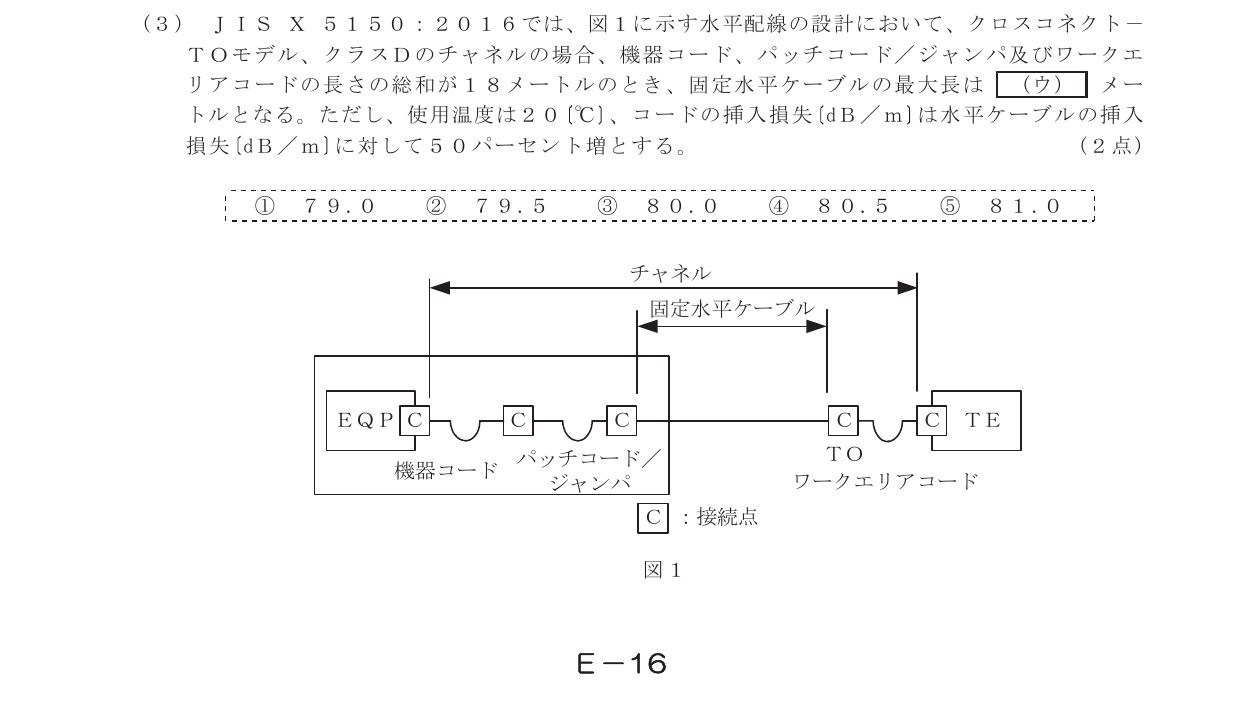

JIS X 5150：2016では、図1に示す水平配線の設計において、クロスコネクト－TOモデル、クラスDのチャネルの場合、機器コード、パッチコード／ジャンパ及びワークエリアコードの長さの総和が18メートルのとき、固定水平ケーブルの最大長は（ウ）メートルとなる。ただし、使用温度は20℃、コードの挿入損失［dB／m］は水平ケーブルの挿入損失［dB／m］に対して50パーセント増とする。
問題図（出典：日本データ通信協会） ① 79.0② 79.5③ 80.0④ 80.5⑤ 81.0正解と解説を見る
正解：③ 80.0
クロスコネクト－TOモデル・クラスDの式は H＝107－F×X です。
H＝107－18×1.5＝107－27＝80.0m 。インタコネクト－TOモデルのクラスDは109になります（令和3年度第2回で出題）。
第9問（エ） OTDR波形の読み方

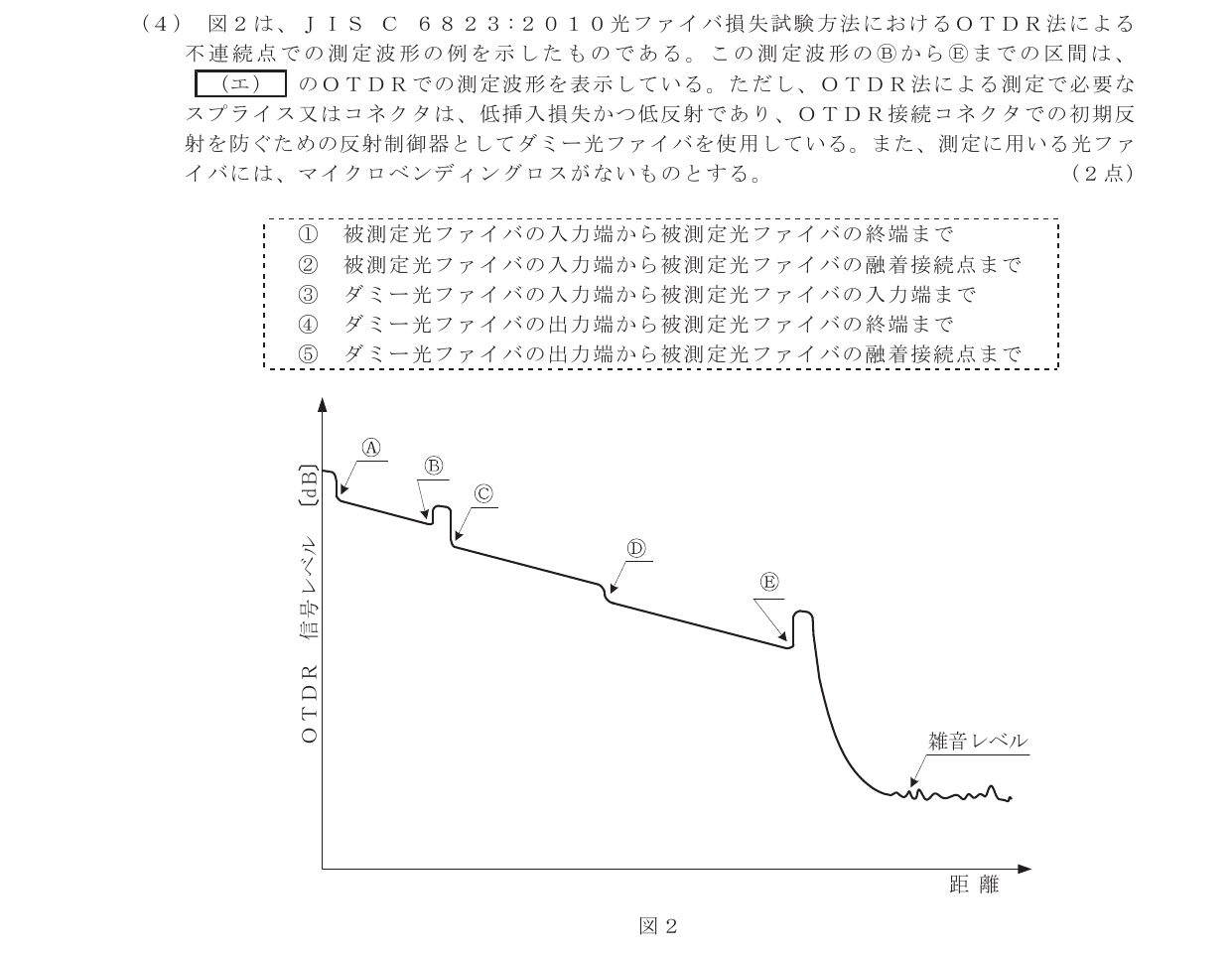

図2は、JIS C 6823：2010光ファイバ損失試験方法におけるOTDR法による不連続点での測定波形の例を示したものである。この測定波形のⒷからⒺまでの区間は、（エ）のOTDRでの測定波形を表示している。ただし、OTDR法による測定で必要なスプライス又はコネクタは、低挿入損失かつ低反射であり、OTDR接続コネクタでの初期反射を防ぐための反射制御器としてダミー光ファイバを使用している。また、測定に用いる光ファイバには、マイクロベンディングロスがないものとする。
問題図（出典：日本データ通信協会） ① 被測定光ファイバの入力端から被測定光ファイバの終端まで② 被測定光ファイバの入力端から被測定光ファイバの融着接続点まで③ ダミー光ファイバの入力端から被測定光ファイバの入力端まで④ ダミー光ファイバの出力端から被測定光ファイバの終端まで⑤ ダミー光ファイバの出力端から被測定光ファイバの融着接続点まで正解と解説を見る
正解：④ ダミー光ファイバの出力端から被測定光ファイバの終端まで
Ⓑはダミー光ファイバの出力端（コネクタ接続点）、Ⓔは被測定光ファイバの終端です。よってⒷ〜Ⓔは「ダミー光ファイバの出力端から被測定光ファイバの終端まで 」です。令和6年度第2回と同じ問題で、選択肢の順番が違います。
第9問（オ） 光コネクタ（MTコネクタ）
光コネクタのうち、テープ心線相互の接続に用いられる（オ）コネクタは、専用のコネクタかん合ピン及び専用のコネクタクリップを使用して接続する光コネクタであり、コネクタの着脱には着脱用工具を使用する。
① DS② FA③ FC④ MPO⑤ MT正解と解説を見る
正解：⑤ MT
MTコネクタ です。令和8年度第1回・令和4年度第2回でも出題されています。
第10問
第10問（ア） 光ファイバ損失試験（カットバック法）
JIS C 6823：2010光ファイバ損失試験方法に規定する測定方法のうち、入射条件を変えずに、光ファイバ末端から放射される光パワーと、入射地点近くで切断した光ファイバから放射される光パワーを測定し、計算式を用いて光ファイバの損失を求める方法は（ア）である。
① 挿入損失法② カットバック法③ OTDR法④ 損失波長モデル正解と解説を見る
正解：② カットバック法
カットバック法 です。令和5年度第2回と同じ問題で、選択肢の順番が違います。
第10問（イ） UTPケーブルの成端
UTPケーブルへのコネクタ成端時に発生するトラブルなどについて述べた次の二つの記述は、（イ）。
A 対の撚り戻しでは、長く撚りを戻すと、ツイストペアケーブルの基本性能である電磁誘導を打ち消しあう機能の低下による漏話特性の劣化、特性インピーダンスの変化による反射減衰量の規格値外れなどの原因となることがある。
B コネクタ成端時における結線の配列誤りには、ショートリンク、パーマネントリンク、スプリットペアなどがあり、これらは漏話特性の劣化、PoE機能が使えないなどの原因となることがある。
① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：① Aのみ正しい
A：正しい。B：ショートリンク・パーマネントリンクは配列誤りではありません。誤り。令和7年度第2回とA・Bを入れ替えた問題です。
第10問（ウ） 労働安全衛生規則
労働安全衛生規則に規定されている墜落等による危険の防止などについて述べた次の記述のうち、正しいもの は、（ウ）である。
① 高さが2メートル以上の箇所で作業を行う場合において、大雨等の悪天候のため、当該作業の実施について危険が予想されるときは、事前に危険予知ミーティング等で十分注意喚起したうえで作業を行うこととされている。② 屋内において、高さが2メートル以上の箇所で作業を行う場合、当該作業を安全に行うための必要な照度を保持できないときは、墜落を防止するための手すりなどを設けて作業を行うこととされている。③ 脚立を用いる場合、脚と水平面との角度を75度以下とし、折りたたみ式のものでは、その角度を確実に保つための金具等を備えたものを使用することとされている。④ 天板にすべり止めを施した脚立を用いて作業を行う場合、脚立の天板の上に立って作業を行ってよいとされている。⑤ 踏み面が作業を行うために必要な面積を有している脚立を用いて作業を行う場合、脚立をまたいで作業を行ってよいとされている。正解と解説を見る
正解：③ 脚立を用いる場合、脚と水平面との角度を75度以下とし、折りたたみ式のものでは、その角度を確実に保つための金具等を備えたものを使用することとされている。
脚立の脚と水平面の角度は75度以下 です。③が正しい（令和5年度第1回では「80度以下」と言い換えた誤りの文が出題）。
①：悪天候で危険が予想されるときは、作業に従事させてはならない ②：必要な照度は保持しなければならない（手すりで代わりにはできない）
第10問（エ） 品質管理の技法（JIS Q 9024）
JIS Q 9024：2003マネジメントシステムのパフォーマンス改善－継続的改善の手順及び技法の指針に規定されている、継続的改善のための技法について述べた次の記述のうち、誤っているもの は、（エ）である。
① 項目別に層別して、出現頻度の大きさの順に並べるとともに、累積和を示した図は、パレート図といわれる。② 計測値の存在する範囲を幾つかの区間に分けた場合、各区間を底辺とし、その区間に属する測定値の度数に比例する面積をもつ長方形を並べた図は、管理図といわれる。③ データの大きさを図形で表し、視覚に訴えたり、データの大きさの変化を示したりして理解しやすくした図は、グラフといわれる。④ 計数データを収集する際に、分類項目のどこに集中しているかを見やすくした表又は図は、チェックシートといわれる。⑤ 特定の結果（特性）と要因との関係を系統的に表した図は、特性要因図といわれる。正解と解説を見る
正解：② 計測値の存在する範囲を幾つかの区間に分けた場合、各区間を底辺とし、その区間に属する測定値の度数に比例する面積をもつ長方形を並べた図は、管理図といわれる。
度数を長方形で並べた図はヒストグラム です。②が誤り。
第10問（オ） 工程管理（フリーフロート・所要日数）

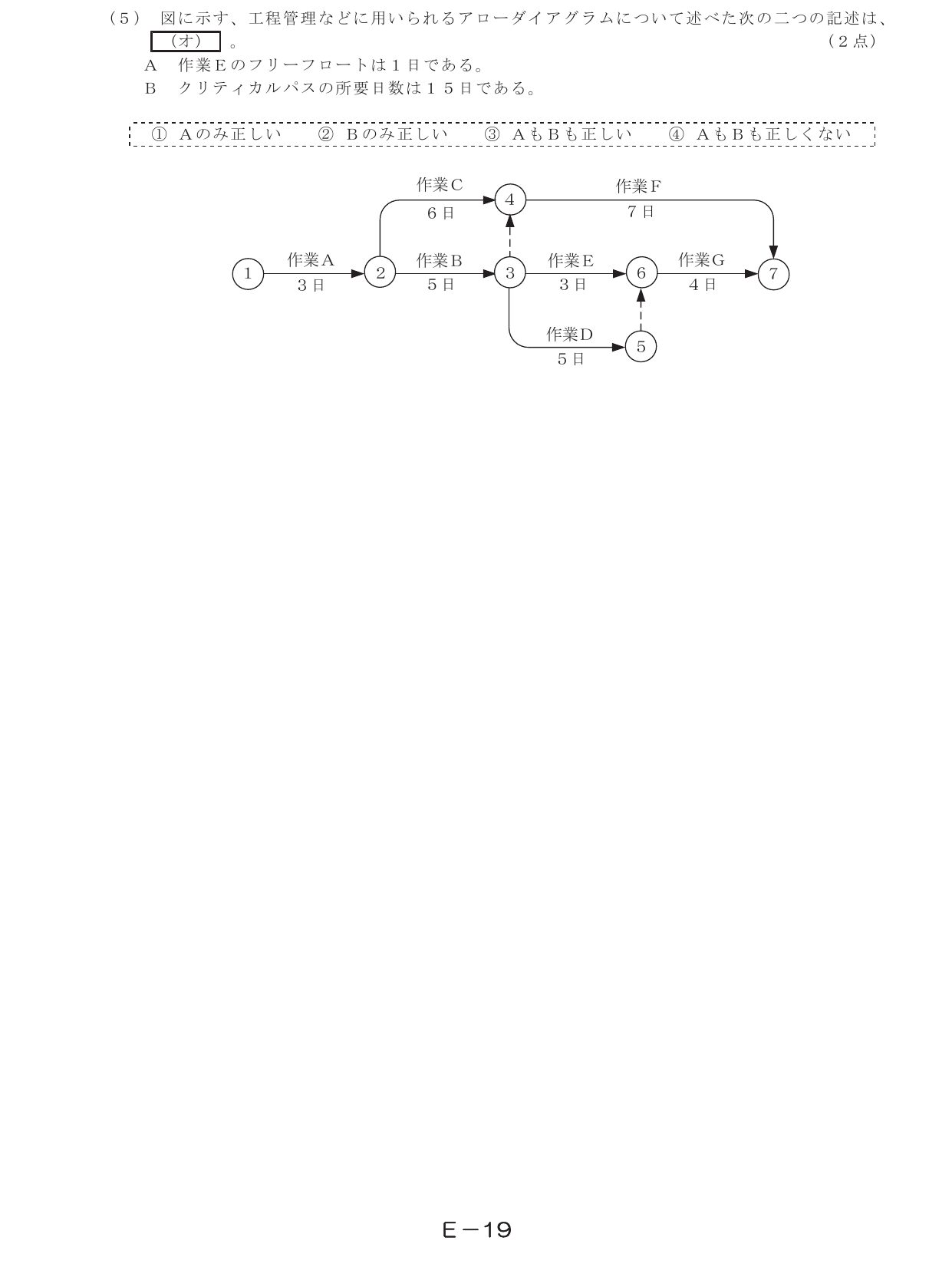

図に示す、工程管理などに用いられるアローダイアグラムについて述べた次の二つの記述は、（オ）。
A 作業Eのフリーフロートは1日である。
B クリティカルパスの所要日数は15日である。
問題図（出典：日本データ通信協会） ① Aのみ正しい② Bのみ正しい③ AもBも正しい④ AもBも正しくない正解と解説を見る
正解：④ AもBも正しくない
各結合点の最早時刻は、①0、②3、③8、④ max(3＋6, 8)＝9、⑤13、⑥ max(8＋3, 13)＝13、⑦ max(9＋7, 13＋4)＝17日。
A：作業Eのフリーフロート＝13－(8＋3)＝2日 。誤り。
B：クリティカルパス A→B→D→G の所要日数は17日 。誤り。
解答一覧
出典：一般財団法人日本データ通信協会 工事担任者試験問題（令和3年度第1回）。解説は当サイトが独自に作成したものです。誤りにお気づきの場合はご意見フォーム からお知らせください。
